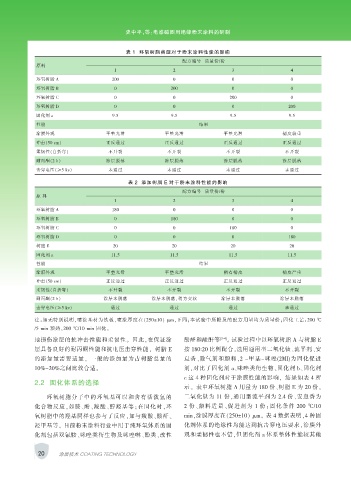

Page 32 - 涂层与防护2020-04电子版

史中平，等：电感磁圈用绝缘粉末涂料的研制

表 1 环氧树脂类型对于粉末涂料性能的影响
配方编号 质量份/份
原料
1 2 3 4
环氧树脂 A 200 0 0 0
环氧树脂 B 0 200 0 0
环氧树脂 C 0 0 200 0
环氧树脂 D 0 0 0 200
固化剂 a 9.5 9.5 9.5 9.5
性能 结果
涂膜外观 平整光滑 平整光滑 平整光滑 橘皮较重
冲击（50 cm） 正反通过 正反通过 正反通过 正反通过
柔韧性（自折弯） 不开裂 不开裂 不开裂 不开裂
耐丙酮（2 h） 涂层脱落 涂层脱落 涂层脱落 涂层脱落
击穿电压（≥5 kv） 未通过 未通过 未通过 未通过

表 2 添加树脂 E 对于粉末涂料性能的影响
配方编号 质量份/份
原 料
1 2 3 4
环氧树脂 A 180 0 0 0
环氧树脂 B 0 180 0 0
环氧树脂 C 0 0 180 0
环氧树脂 D 0 0 0 180
树脂 E 20 20 20 20
固化剂 a 11.5 11.5 11.5 11.5
性能 结果
涂膜外观 平整光滑 平整光滑 稍有橘皮 橘皮严重
冲击（50 cm） 正反通过 正反通过 正反通过 正反通过
柔韧性（自折弯） 不开裂 不开裂 不开裂 不开裂
耐丙酮（2 h） 涂层未脱落 涂层未脱落，稍为变软 涂层未脱落 涂层未脱落
击穿电压（≥5 kv） 通过 通过 通过 未通过
注：如无特别说明，喷涂基材为铁板，喷涂厚度在（250±10） μm，下同；本试验中所提及的配方用量均为质量份；固化工艺：200 ℃
/5 min 预热，200 ℃/10 min 固化。
地损伤涂层的抗冲击性能和柔韧性。 因此，在保证涂 酚醛和酸酐等 [3-4] 。 试验过程中以环氧树脂 A 与树脂 E
层具备良好的耐丙酮性能和抗电压击穿性能， 树脂 E 按 180∶20 比例配合，选用通用型二氧化钛、流平剂、安

的添加量需要适量， 一般的添加量为占树脂总量的 息香、除气剂和颜料，2 -甲基-咪唑(2MI)为固化促进
10%~20%之间比较合适。 剂，对比了固化剂 a、咪唑类衍生物、固化剂 b、固化剂
c 这 4 种固化剂对于涂膜性能的影响， 结果如表 4 所
2.2 固化体系的选择
示。 表中环氧树脂 A 用量为 180 份、树脂 E 为 20 份，
环氧树脂分子中的环氧基可以和含有活泼氢的 二氧化钛为 11 份，通用型流平剂为 2.4 份、安息香为
化合物反应，如胺、酚、羧酸、醇羟基等；在固化时，环 2 份、颜 料适 量 、促进 剂为 1 份 ；固化 条件 200 ℃/10
氧树脂中的羟基同样也参与了反应，如与羧酸、酸酐、 min，涂膜厚度在（250±10） μm。 表 4 数据表明，4 种固
羟甲基等。 目前粉末涂料行业中用于纯环氧体系的固 化剂体系的绝缘性均能达到抗击穿电压要求，涂膜外
化剂包括双氰胺、咪唑类衍生物及咪唑啉、酚类、改性 观和柔韧性也不错，但固化剂 a 体系整体性能较其他

20 涂层技术 COATING TECHNOLOGY
