Page 25 - 涂层与防护2020-04电子版

何庆迪，等：自增稠丙烯酸乳液的合成及应用研究

图2 是本研究制备的自增稠丙烯酸乳液的 DSC 曲 层 T g 值比较接近，所以只显现出一个玻璃化转变温度。
线。 图中只能看出一个玻璃化转变温度（T g ：53.55 ℃），
2.5 FT-IR 分析
而本研究设计核壳结构的理论 T g 值分别为 55 ℃和
37 ℃， 其中壳层含有自交联单体， 使得体系交联度增 图 3 是本研究制备自增稠乳液的红外谱图。
加，分子运动受限，导致壳层的实际 T g 值要偏高，与核 由图 3 可知，这是一个典型的丙烯酸乳液的红外

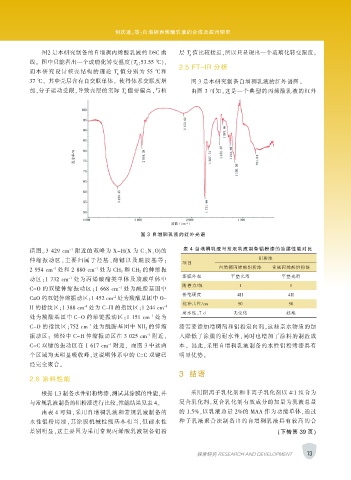

图 3 自增稠乳液的红外光谱

-1
谱图。3 429 cm 附近的宽峰为 X-H(X 为 C、N、O)的 表 4 自增稠乳液与常规乳液制备铝粉漆的涂膜性能对比
伸缩振动区，主要归属于羟基 、酯键 以 及酰 胺基 等 ； 铝粉漆
项目
-1
-1
2 954 cm 处和 2 880 cm 处为 CH 3 和 CH 2 的伸缩振 自增稠丙烯酸铝粉漆 常规丙烯酸铝粉漆
漆膜外观 平整光滑 平整光滑
-1
动区；1 732 cm 处为丙烯酸酯类单体及羧酸单体中
附着力/级 1 1
C=O 的双键伸缩振动区；1 668 cm 处为酰胺基团中
-1
铅笔硬度 4H 4H
-1
C=O 的双键伸缩振动区；1 452 cm 处为羧酸基团中 O-
抗冲击性/cm 50 50
-1
H 的指纹区；1 388 cm 处为 C-H 的指纹区；1 244 cm -1
耐水性，7 d 无变化 起泡
-1
处为羧酸基团中 C-O 的单键振动区；1 151 cm 处为
C-O 的指纹区；752 cm 处为酰胺基团中 NH 2 的伸缩 漆需要添加增稠剂和铝粉定向剂，这些亲水物质的加
-1
-1
振动区； 烯烃中 C-H 伸缩振动区在 3 025 cm 附近， 入降低了涂膜的耐水性，同时也增加了涂料的制造成
-1
C=C 双键的振动区在 1 617 cm 附近， 而图 3 中这两 本。 因此，采用自增稠乳液制备的水性铝粉烤漆具有
个区域均无明显吸收峰，这说明体系中的 C=C 双键已 明显优势。
经完全聚合。
3 结语
2.6 涂料性能
根据 1.3 制备水性铝粉烤漆，测试其涂膜的性能，并 采用阴离子乳化剂和非离子乳化剂以 4∶1 组合为
与常规乳液制备的铝粉漆进行比较，性能结果见表 4。 复合乳化剂，复合乳化剂有效成分的加量为乳液总量
由表 4 可知，采用自增稠乳液和常规乳液制备的 的 1.5%，以乳液总量 2%的 MAA 作为功能单体，通过
水性铝粉烤漆，其涂膜机械性能基本相当，但耐水性 种子乳液聚合法制备出的自增稠乳液具有较高的合
差别明显，这主要因为采用常规丙烯酸乳液制备铝粉 （下转第 39 页）

13
探索研究 RESEARCH AND DEVELOPMENT
