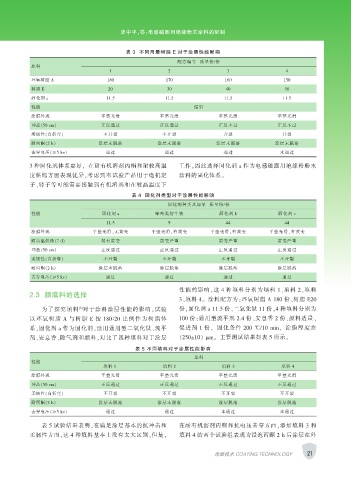

Page 33 - 涂层与防护2020-04电子版

史中平，等：电感磁圈用绝缘粉末涂料的研制

表 3 不同用量树脂 E 对于涂层性能影响
配方编号 质量份/份
原料
1 2 3 4
环氧树脂 A 180 170 160 150
树脂 E 20 30 40 50
固化剂 a 11.5 11.5 11.5 11.5
性能 结果
涂膜外观 平整光滑 平整光滑 平整光滑 平整光滑
冲击（50 cm） 正反通过 正反通过 正反不过 正反不过
柔韧性（自折弯） 不开裂 不开裂 开裂 开裂
耐丙酮（2 h） 涂层未脱落 涂层未脱落 涂层未脱落 涂层未脱落
击穿电压（≥5 kv） 通过 通过 通过 未通过

3 种固化剂体系要好， 在耐有机溶剂丙酮和耐较高温 工作，因此选择固化剂 a 作为电感磁圈用绝缘粉粉末
度烘烤方面表现优异，考虑到本试验产品用于电机定 涂料的固化体系。
子、转子等可能需要接触到有机溶剂和在较高温度下

表 4 固化剂类型对于涂层性能影响
固化剂种类及加量 质量份/份
性能 固化剂 a 咪唑类衍生物 固化剂 b 固化剂 c
11.5 9 44 44
涂膜外观 平整光滑，无黄变 平整光滑，有黄变 平整光滑，有黄变 平整光滑，有黄变
耐高温烘烤（7 d） 稍有黄变 黄变严重 黄变严重 黄变严重
冲击（50 cm） 正反通过 正反通过 正反通过 正反通过
柔韧性（自折弯） 不开裂 不开裂 不开裂 不开裂
耐丙酮（2 h） 涂层未脱落 涂层脱落 涂层脱落 涂层脱落
击穿电压（≥5 kv） 通过 通过 通过 通过

性能的影响，这 4 种填料分别为填料 1、填料 2、填料
2.3 颜填料的选择
3、填料 4。 涂料配方为：环氧树脂 A 180 份、树脂 E20
[5]
为了探究填料 对于涂料涂层性能的影响，试验 份，固化剂 a 11.5 份，二氧化钛 11 份，4 种填料分别为
以 环氧 树脂 A 与 树 脂 E 按 180∶20 比 例 作 为 树 脂 体 100 份；通用型流平剂 2.4 份、安息香 2 份、颜料适量、
系，固化剂 a 作为固化剂，选用通用型二氧化钛、流平 促进剂 1 份， 固化条件 200 ℃/10 min， 涂膜厚度在
剂、安息香、除气剂和颜料，对比了四种填料对于涂层 （250±10） μm。 主要测试结果如表 5 所示。
表 5 不同填料对于涂层性能影响
填料
性能
填料 1 填料 2 填料 3 填料 4
涂膜外观 平整光滑 平整光滑 平整光滑 平整光滑
冲击（50 cm） 正反通过 正反通过 正反通过 正反通过
柔韧性（自折弯） 不开裂 不开裂 不开裂 不开裂
耐丙酮（2 h） 涂层未脱落 涂层未脱落 涂层脱落 涂层脱落
击穿电压（≥5 kv） 通过 通过 未通过 未通过

表 5 试验结果表明，在满足涂层基本的抗冲击和 在耐有机溶剂丙酮和抗电压击穿方面，添加填料 3 和
柔韧性方面，这 4 种填料基本上没有太大区别，但是， 填料 4 的两个试验组表现为浸泡丙酮 2 h 后涂层在外

21
涂层技术 COATING TECHNOLOGY
