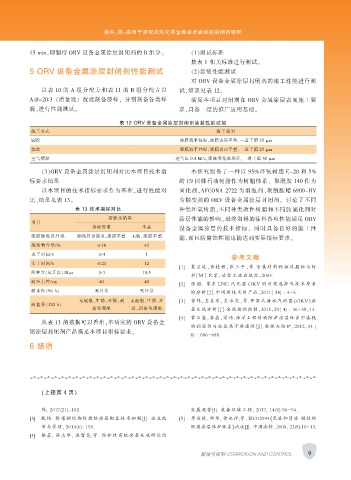

Page 21 - 《涂层与防护》2019年第12期

徐科，等：应用于开架式汽化器金属涂层表面的封闭剂研究

15 min，即制得 ORV 设备金属涂层封闭剂的 B 组分。 （1）测试标准
按表 1 相关标准进行测试。
5 ORV 设备金属涂层封闭剂性能测试 （2）涂装性能测试
对 ORV 设备金属涂层封闭剂的施工性能进行测
以表 10 的 A 组分配方和表 11 的 B 组分配方以 试，结果见表 12。
A∶B=20∶3 （质量比） 配比制备漆样， 分别制备各类样 满足本项目封闭剂在 ORV 金属涂层表面施工要
板，进行性能测试。 求，具备一定的推广应用基础。

表 12 ORV 设备金属涂层封闭剂涂装性能试验
施工方式 施工效果
刷涂 漆膜流平性好，漆膜表面平整，一道干膜 25 μm
辊涂 漆膜流平性好，漆膜表面平整，一道干膜 25 μm
空气喷涂 进气压 0.4 MPa，漆液雾化效果好，一道干膜 30 μm
（3）ORV 设备金属涂层封闭剂对比本项目技术指 本研究制备了一种以 95%环氧树脂 E-20 和 5%
标要求结果 的 C9 固体石油树脂作为树脂体系、 聚酰胺 140 作为
以本项目的技术指标要求作为基准，进行性能对 固化剂，AFCONA 2722 为消泡剂、聚酰胺蜡 6900-HV
比，结果见表 13。 为触变剂的 ORV 设备金属涂层封闭剂。 讨论了不同
表 13 技术指标对比 种类环氧树脂、不同种类改性树脂和不同胺固化剂对
指标及结果 涂层性能的影响。 最终制得的涂料各项性能满足 ORV
项目
指标要求 本品 设备金属涂层的技术指标， 同时具备良好的施工性
漆膜颜色及外观 颜色符合要求，漆膜平整 无色，漆膜平整
能，而且防腐蚀性能也能达到实际指标要求。
挥发物含量/% ≥10 42
表干时间/h ≤4 1
参考文献
实干时间/h ≤24 12
[1] 夏兰廷，黄桂桥 ，张 三 平 ，等．金 属 材 料 的 海 洋 腐 蚀 与 防
附着力（拉开法）/Mpa ≥3 10.5
护［M］．北京：冶金工业出版社，2003.
耐冲击性/cm 40 40
[2] 张韶． 粤东 LNG 汽化器 ORV 的方案选择 及 技 术 要 素
耐水性（96 h） 无异常 无异常 的分析［J］．中国新技术新产品，2011( 24) : 4-5．
无起泡、生锈、开裂、剥 无起泡、生锈、开 [3] 曾伟，王良军，吴永忠，等．开架式海水汽化器（ORV）涂
耐盐雾（120 h）
落等现象 裂、剥落等现象 层失效分析［J］．全面腐蚀控制，2015，29( 4) : 36-38，13．
[4] 常玉鑫，李晶，常玮．海洋工程结构防护涂层体系中漆膜
从表 13 的数据可以看出，本研究的 ORV 设备金
的润湿性与抗氯离子渗透性［J］．腐蚀与防护，2012，33 (
属涂层封闭剂产品满足本项目指标要求。
8) : 686-688．
6 结语

#########################################

（上接第 4 页）

饰, 2017(21)：182. 发展趋势[J]. 装备环境工程, 2017, 14(8):50-54.
[3] 甄炜. 桥梁钢结构防腐蚀涂层配套技术初探[J]. 企业改 [5] 李运德, 师华, 徐永祥,等. ISO12944《色漆和清漆 钢结构
革与管理, 2014(6): 150. 防腐涂层保护体系》浅述[J]. 中国涂料, 2008, 23(8):10-13.
[4] 骆晨, 孙志华, 汤智慧,等. 防护性有机涂层失效研究的

9
腐蚀与控制 CORROSION AND CONTROL
