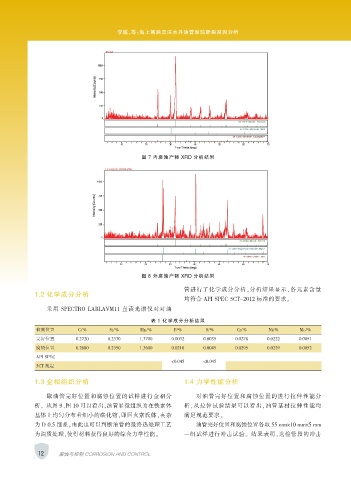

Page 24 - 涂层与防护1912-合

李媛，等：海上某油田注水井油管腐蚀断裂原因分析

图 7 内腐蚀产物 XRD 分析结果

图 8 外腐蚀产物 XRD 分析结果

管进行了化学成分分析，分析结果显示，各元素含量
1.2 化学成分分析
均符合 API SPEC 5CT-2012 标准的要求。
采用 SPECTRO LABLAVM11 直读光谱仪对对油
表 1 化学成分分析结果
检测位置 C/% Si/% Mn/% P/% S/% Cr/% Ni/% Mo/%
完好位置 0.2720 0.2330 1.3700 0.0032 0.0035 0.0278 0.0222 0.0051
腐蚀位置 0.2680 0.2350 1.3600 0.0210 0.0045 0.0295 0.0229 0.0052
API SPEC
＜0.045 ＜0.045
5CT 规定

1.3 金相组织分析 1.4 力学性能分析

取油管完好位置和腐蚀位置的试样进行金相分 对油管完好位置和腐蚀位置的进行拉伸性能分
析。 从图 9、图 10 可以看出，油管显微组织为在铁素体 析，从拉伸试验结果可以看出，油管基材拉伸性能均
基体上均匀分布着细小的碳化物，即回火索氏体，夹杂 满足规范要求。
为 D 0.5 细系。由此也可以判断油管的最终热处理工艺 油管完好位置和腐蚀位置各取 55 mm×10 mm×5 mm
为调质处理，使得材料获得良好的综合力学性能。 一组试样进行冲击试验。 结果表明，送检管段的冲击

12 腐蚀与控制 CORROSION AND CONTROL
