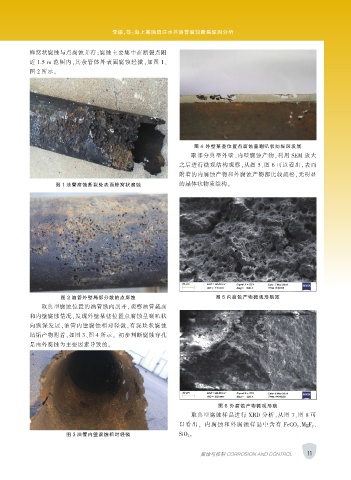

李媛，等：海上某油田注水井油管腐蚀断裂原因分析
蜂窝状腐蚀与点腐蚀并存；腐蚀主要集中在断裂点附
近 1.5 m 范围内，其余管体外表面腐蚀轻微，如图 1、
图 2 所示。
图 4 外壁某些位置点腐蚀呈喇叭状向纵深发展
取部分典型外壁、内壁腐蚀产物，利用 SEM 放大
之后进行微观结构观察，从图 5、图 6 可以看出，表面
附着的内腐蚀产物和外腐蚀产物都比较疏松，无明显
图 1 油管腐蚀断裂处表面蜂窝状腐蚀 的晶体状物质结构。
图 2 油管外壁局部分散的点腐蚀 图 5 内腐蚀产物微观形貌图
取典型腐蚀位置的油管纵向剖开，观察油管截面
和内壁腐蚀情况，发现外壁某些位置点腐蚀呈喇叭状
向纵深发展，油管内壁腐蚀相对轻微，有泥块状腐蚀
结垢产物附着，如图 3、图 4 所示。 初步判断腐蚀穿孔
是由外腐蚀为主要因素导致的。
图 6 外腐蚀产物微观形貌
取典型腐蚀样品进行 XRD 分析，从图 7、图 8 可
以看 出， 内 腐 蚀 和 外 腐 蚀 样 品 中 含 有 FeCO 3 、MgF 2 、
图 3 油管内壁腐蚀相对轻微 SiO 2 。
