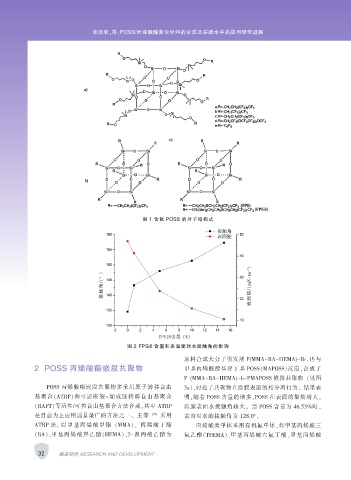

Page 48 - 涂层与防护2019-02
P. 48
张晓辰，等：POSS/丙烯酸酯复合材料的合成及在疏水中的应用研究进展
图 1 含氟 POSS 的分子结构式
）
接触角/（° 表面能/（mN · m -1 ）
图 2 FPSi8 含量和表面能对水接触角的影响
原料合成大分子引发剂 P(MMA-BA-HEMA)-Br，再与
2 POSS 丙烯酸酯嵌段共聚物 甲基丙烯酸酯基异丁基 POSS（MAPOSS）反应，合成了
P (MMA-BA-HEMA)-b-PMAPOSS 嵌段共聚物 （见图
POSS 丙烯酸酯嵌段共聚物多采用原子转移自由 3a），讨论了共聚物在涂膜表面的相分离行为。 结果表
基聚合（ATRP）和可逆断裂-加成链转移自由基聚合 明，随着 POSS 含量的增多，POSS 在表面的聚集增大，
（RAFT）等活性/可控自由基聚合方法合成，其中 ATRP 涂膜表面水接触角越大。 当 POSS 含量为 46.53%时，
是目前为止应用前景最广的方法之一。 王等 [37] 采用 表面对水的接触角为 128.0°。
ATRP 法, 以甲基丙烯酸甲酯 （MMA）、 丙 烯酸 丁 酯 丙烯酸类单体采用有机氟单体，如甲基丙烯酸三
（BA）、甲基丙烯酸羟乙酯（HEMA）、2-溴丙酸乙酯为 氟乙酯（TFEMA）、甲基丙烯酸六氟丁酯、甲基丙烯酸
32 探索研究 RESEARCH AND DEVELOPMENT
