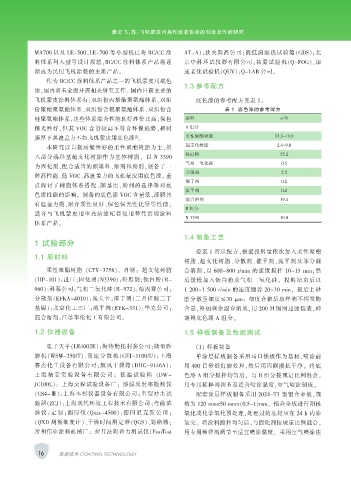

Page 28 - 涂层与防护2019-02

潘云飞，等：飞机蒙皮用高性能底色漆的制备及性能研究

MA700 以及 LE-500、LE-700 等小型机已将 BC/CC 涂 AT-A）：狄夫斯高公司；高低温湿热试验箱（GDS）：北
料体系列入型号设计规范，BC/CC 涂料体系产品将逐 京中科环试仪器有限公司；盐雾试验机（Q-FOG）、加
渐成为民用飞机涂装的主流产品。 速老化试验机（QUV）：Q-LAB 公司。
作为 BC/CC 涂料体系产品之一的飞机蒙皮用底色
1.3 参考配方
漆，国内尚未全面开展相关研究工作。 国内目前主要的
飞机蒙皮涂料体系有：双组份丙烯酸聚氨酯体系、双组 底色漆的参考配方见表 1。
份聚酯聚氨酯体系、双组份含氟聚氨酯体系、双组份含 表 1 底色漆的参考配方
硅聚氨酯体系，这些体系综合性能良好性价比高，保色 原料 w/%
保光性好，但其 VOC 含量较高不符合环保趋势，相同 A 组分
膜厚下其遮盖力不如飞机蒙皮用底色漆 。 柔性聚酯树脂 13.3~19.9
[2]
超支化树脂 2.4~9.0
本研究以自制耐候性好的柔性聚酯树脂为主，拼
钛白粉 55.2
入部分端羟基超支化树脂作为基体树脂， 以 N 3390
气相二氧化硅 0.5
为固化剂，配合适当的颜填料、溶剂和助剂，制备了一
分散剂 2.2
种高性能、低 VOC、高遮盖力的飞机蒙皮用底色漆。 重
催干剂 0.2
点探讨了树脂体系搭配、颜基比、助剂的选择等对底
流平剂 0.2
色漆性能的影响。 制备的底色漆 VOC 含量低，漆膜具
混合溶剂 19.4
有遮盖力强、耐介质性良好、保色保光性优异等性能，
B 组分
适合与飞机蒙皮用罩光清漆配套使用替代常规涂料
N 3390 10.0
体系产品。
1.4 制备工艺
1 试验部分
按表 1 所示配方，根据投料量依次加入柔性聚酯
1.1 原材料
树脂、超支化树脂、分散剂、催干剂、流平剂及部分混
柔性聚酯树脂 （CTY-3758）， 自制； 超支化树脂 合溶剂，以 600~800 r/min 的速度搅拌 10～15 min；然
（HP-101）：进口；固化剂（N3390）：科思创；钛白粉（R- 后缓慢加入钛白粉及气相二氧化硅。 投料结束后以
960）：科慕公司；气相二氧化硅（R-972）：德固赛公司； 1 200～1 500 r/min 的速度搅拌 20～30 min， 最后上砂
分散剂（EFKA-4010）：埃夫卡；催干剂（二月桂酸二丁 磨分散至细度≤30 μm； 细度合格后取样测不挥发物
基锡）：北京化工三厂；流平剂（BYK-331）：毕克公司； 含量，补加剩余混合溶剂，用 200 目铜网过滤包装，即
混合溶剂：江苏华伦化工有限公司。 制得底色漆 A 组分。

1.2 仪器设备 1.5 样板制备及性能测试

电子天平（LE4002E）：梅特勒托利多公司；微型砂 （1） 样板制备
磨机（WSM-250/T）、高速 分 散机 （GFJ-1100/U）：上海 单涂层样板制备采用马口铁板作为基材，喷涂前
赛杰化工设备有限公司；鼓风干燥箱（DHG-9146A）： 用 400 目砂纸打磨处理，然后用丙酮擦拭干净。 将底
上 海 精 宏 实 验 设 备 有 限 公 司 ； 低 温 试 验 箱 （DW- 色漆 A 组分搅拌均匀后， 与 B 组分按规定比例混合，
JC100L）： 上海交程试验设备厂； 漆膜反射率检测仪 用专用稀释剂调节至适合喷涂黏度，空气喷涂制板。
（C84-Ⅲ）：上海本杉仪器设备有限公司；重型冲击试 配套涂层样板制备采用 2024-T3 型铝合金板，规
验器（ZCJ）：上海现代环境工程技术有限公司；弯曲试 格为 120 mm×50 mm×（0.5~1）mm， 铝合金板进行阳极
验 仪 ：定 制 ；测 厚 仪 （Qnix-4500）：德 国 尼 克 斯 公 司 ； 氧化或化学氧化预处理，处理过的底材应在 24 h 内涂
（QXD 刮板细度计）、干燥时间测定器（QGS）、划格器： 装完。 将涂料搅拌均匀后，与固化剂按规定比例混合，
常州伟业涂料机械厂； 拉开法附着力测试仪（PosiTest 用专用稀释剂调节至适宜喷涂黏度， 采用空气喷涂法

16 涂层技术 COATING TECHNOLOGY
