Page 52 - 涂料工业2024年第02期电子刊

曲一凡等：聚对苯二甲酸乙二醇酯（PET）膜用透明耐高温防黏涂层的制备及性能研究

C—C、C—H 键；结合能为 102. 83 eV 处的特征峰 Si2p 水接触角的影响，结果见图7。
归属于 Si—O 键；结合能为 532. 78 eV 处出现了 O1s
的特征峰。最强的吸收峰是结合能为 688. 87 eV
的 F1s 峰，表明了 AFPS@SiO 表面包含了大量的有机
2 （°）
C—F键，这正是涂层优异防黏性和疏水性的来源。

2. 2 透明耐高温防黏涂层的性能研究 水接触角/
2. 2. 1 热稳定性分析

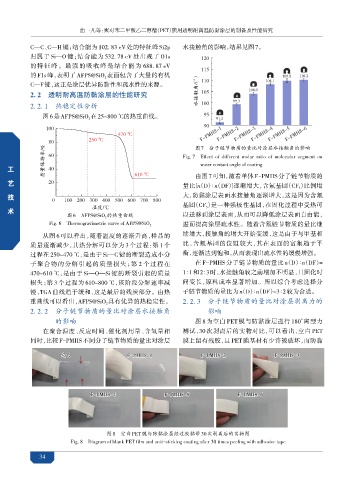

图6是AFPS@SiO 在25~800 ℃的热重曲线。
2

图7 分子链节物质的量比对涂层水接触角的影响
质量保持率/% Fig. 7 Effect of different molar ratio of molecular segment on

water contact angle of coating
探 工 工 由图 7 可知，随着单体 F-PMHS 分子链节物质的

艺 量比[n（D）∶n（DF）逐渐增大，含氟基团（CF）比例增
索
艺
]
3
开 技 技 大，防黏涂层表面水接触角逐渐增大，这是因为含氟
基团（CF）是一种强极性基团，在固化过程中受热可

发 术 术 温度/℃ 3
图6 AFPS@SiO 的热重曲线 以迁移到涂层表面，从而可以降低涂层表面自由能，
2
Fig. 6 Thermogravimetric curve of AFPS@SiO 进而提高涂层疏水性。随着含氟链节物质的量比继
2
从图 6 可以看出，随着温度的逐渐升高，样品的 续增大，接触角的增大开始变缓，这是由于与甲基相
质量逐渐减少，其热分解可以分为 3 个过程：第 1 个 比，含氟基团的位阻较大，其在表面的富集趋于平
过程在 250~470 ℃，是由于 Si—C 键的断裂造成小分 衡，逐渐达到饱和，从而表现出疏水性的缓慢增强。
子聚合物的分解引起的质量损失；第 2 个过程在 在 F-PMHS 分子链节物质的量比 n（D）∶n（DF）=
470~610 ℃，是由于 Si—O—Si 键的断裂引起的质量 1∶1和 2∶3时，水接触角较之前增加不明显，且固化时
损失；第 3 个过程为 610~800 ℃，该阶段分解速率减 间变长，原料成本显著增加。所以综合考虑选择分
慢，TGA 曲线趋于缓和，这是最后的残炭部分。由热 子链节物质的量比为 n（D）∶n（DF）=3∶2较为合适。
具有优异的热稳定性。 2. 2. 3 分子链节物质的量比对涂层剥离力的
重曲线可以看出，AFPS@SiO 2
2. 2. 2 分子链节物质的量比对涂层水接触角 影响
的影响 图 8 为空白 PET 膜与防黏涂层进行 180°离型力
在聚合温度、反应时间、催化剂用量、含氢量相 测试，30 次剥离后的实物对比，可以看出，空白 PET
同时，比较 F-PMHS不同分子链节物质的量比对涂层 膜上留有残胶，且 PET 膜基材有少许被破坏，而防黏

空白 F-PMHS-1 F-PMHS-2 F-PMHS-3

F-PMHS-4 F-PMHS-5 F-PMHS-6

图8 空白PET膜与防黏涂层经过胶黏带 30次剥离后的实物图
Fig. 8 Diagram of blank PET film and anti-sticking coating after 30 times peeling with adhesive tape

34
