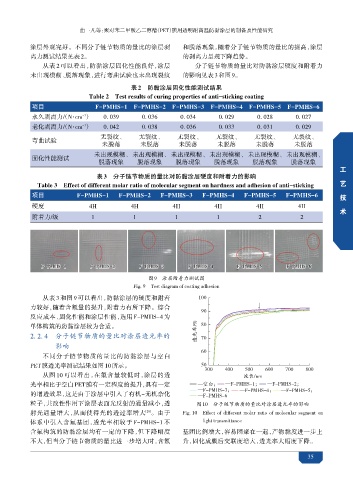

Page 53 - 涂料工业2024年第02期电子刊

曲一凡等：聚对苯二甲酸乙二醇酯（PET）膜用透明耐高温防黏涂层的制备及性能研究

涂层外观完好。不同分子链节物质的量比的涂层剥 和脱落现象，随着分子链节物质的量比的提高，涂层
离力测试结果见表 2。 的剥离力呈现下降趋势。
从表 2 可以看出，防黏涂层固化性能良好，涂层 分子链节物质的量比对防黏涂层硬度和附着力
未出现模糊、脱落现象，进行弯曲试验也未出现裂纹 的影响见表3和图9。

表2 防黏涂层固化性能测试结果
Table 2 Test results of curing properties of anti-sticking coating

项目 F-PMHS-1 F-PMHS-2 F-PMHS-3 F-PMHS-4 F-PMHS-5 F-PMHS-6
永久剥离力/（N·cm ） 0. 039 0. 036 0. 034 0. 029 0. 028 0. 027
-1
老化剥离力/（N·cm ） 0. 042 0. 038 0. 036 0. 033 0. 031 0. 029
-1
无裂纹、 无裂纹、 无裂纹、 无裂纹、 无裂纹、 无裂纹、
弯曲试验
未脱落 未脱落 未脱落 未脱落 未脱落 未脱落
未出现模糊、 未出现模糊、 未出现模糊、 未出现模糊、 未出现模糊、 未出现模糊、
固化性能测试
脱落现象 脱落现象 脱落现象 脱落现象 脱落现象 脱落现象
工
探
表3 分子链节物质的量比对防黏涂层硬度和附着力的影响
索
Table 3 Effect of different molar ratio of molecular segment on hardness and adhesion of anti-sticking 艺
coating
项目 F-PMHS-1 F-PMHS-2 F-PMHS-3 F-PMHS-4 F-PMHS-5 F-PMHS-6 技
开
硬度 4H 4H 4H 4H 4H 4H
术
发
附着力/级 1 1 1 1 2 2

F-PMHS-1 F-PMHS-2 F-PMHS-3 F-PMHS-4 F-PMHS-5 F-PMHS-6
图9 涂层附着力测试图
Fig. 9 Test diagram of coating adhesion
从表 3 和图 9 可以看出，防黏涂层的硬度和附着
力较好，随着含氟量的提升，附着力有所下降。综合

反应成本、固化性能和涂层性能，选用 F-PMHS-4 为
单体构筑的防黏涂层较为合适。
2. 2. 4 分子链节物质的量比对涂层透光率的 透光率/%
影响

不同分子链节物质的量比的防黏涂层与空白
PET膜透光率测试结果如图 10所示。

从图 10 可以看出，在氟含量较低时，涂层的透 波长/nm

光率相比于空白PET膜有一定程度的提升，具有一定 ? ? ?
? ? ?
的增透效果，这是由于涂层中引入了有机-无机杂化 ?
粒子，共改性作用下涂层表面光反射的通量减小，透 图10 分子链节物质的量比对涂层透光率的影响
射光通量增大，从而使得光的透过率增大 。由于 Fig. 10 Effect of different molar ratio of molecular segment on
[28]
体系中引入含氟基团，透光率相较于 F-PMHS-1 不 light transmittance
含氟构筑的防黏涂层均有一定的下降，但下降幅度 基团比例增大，容易团聚在一起，产物黏度进一步上
不大，但当分子链节物质的量比进一步增大时，含氟 升，固化成膜后交联度增大，透光率大幅度下降。

35
