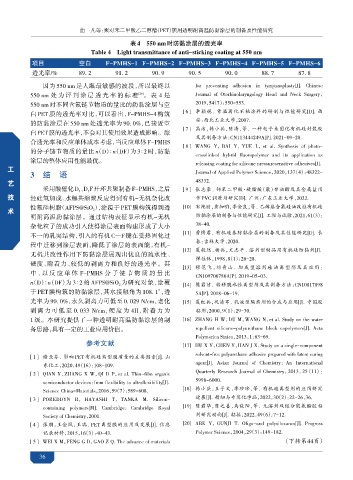

Page 54 - 涂料工业2024年第02期电子刊

曲一凡等：聚对苯二甲酸乙二醇酯（PET）膜用透明耐高温防黏涂层的制备及性能研究

表4 550 nm时防黏涂层的透光率
Table 4 Light transmittance of anti-sticking coating at 550 nm

项目 空白 F-PMHS-1 F-PMHS-2 F-PMHS-3 F-PMHS-4 F-PMHS-5 F-PMHS-6
透光率/% 89. 2 91. 2 90. 9 90. 5 90. 0 88. 7 87. 8
因为 550 nm 是人眼最敏感的波段，所以最终以 for preventing adhesion in tympanoplasty[J]. Chinese
550 nm 处为评判涂层透光率的标准 。 表 4 是 Journal of Otorhinolaryngology Head and Neck Surgery，
[29]
550 nm 时不同含氟链节物质的量比的防黏涂层与空 2019，54（7）：550-553.
白 PET 膜的透光率对比，可以看出，F-PMHS-4 构筑 [ 6 ] 李颖妮 . 常温固化不粘涂料的研制与性能研究[D]. 西
的防黏涂层在 550 nm 处透光率为 90. 0%，已接近空 安：西北工业大学，2007.
[ 7 ] 高洁，韩小兵，陈涛，等 . 一种电子束固化有机硅封装胶
白PET膜的透光率，不会对其使用效果造成影响。综
及其制备方法：CN113444249A[P]. 2021-09-28.
合透光率和反应单体成本考虑，当反应单体 F-PMHS
[ 8 ] WANG Y，BAI Y，YUE L，et al. Synthesis of photo-
的分子链节物质的量比 n（D）∶n（DF）为 3∶2 时，防黏
crosslinked hybrid fluoropolymer and its application as
涂层的整体应用性能最优。
releasing coating for silicone pressuresensitive adhesives[J].
探 工 工
3 结 语 Journal of Applied Polymer Science，2020，137（4）：48322-
艺
索
艺 48332.
采用酸催化D 、D F开环共聚制备F-PMHS，之后 [ 9 ] 张志豪 . 邻苯二甲酸·硬脂酸（聚）甘油酯及其金属盐用
4 3
开 技 技 经硅氢加成、水解共缩聚反应得到有机-无机杂化改 作PVC润滑剂研究[D]. 广州：广东工业大学，2022.
性氟硅树脂（AFPS@SiO），涂覆于 PET 膜构筑得到透 [10] 窦艳丽，黄加明，李金良，等. 乙烯基含氟硅油改性有机硅
发 术 术 2
明耐高温防黏涂层。通过结构表征显示有机-无机 防黏涂层的制备与性能研究[J]. 工程与试验，2021，61（3）：
杂化粒子的成功引入使得涂层表面构建形成了大小 38-40.
[11] 曹博君 . 有机硅基防黏涂层的制备及其性能研究[D]. 长
不一的乳突结构，引入的有机 C—F 键在受热固化过
春：吉林大学，2020.
程中迁移到涂层表面，降低了涂层的表面能，有机-
[12] 夏毅然，杨兵，文志平 . 溶剂型制品用有机硅防黏剂[J].
无机共改性作用下防黏涂层展现出优良的疏水性、
弹性体，1998，8（1）：26-28.
硬度、附着力、较低的剥离力和良好的透光率。其
[13] 穆范飞，刘青山 . 加成型溶剂硅油离型剂及其应用：
中 ，以反应单体 F-PMHS 分子链节物质的量比
CN109706786A[P]. 2019-05-03.
n（D）∶n（DF）为 3∶2 的 AFPS@SiO 为研究对象，涂覆
2 [14] 樊君洁 . 转移膜水性离型剂及其制备方法：CN10817898
于 PET 膜构筑的防黏涂层，其水接触角为 108. 1°，透 5A[P]. 2018-06-19.
光率为 90. 0%，永久剥离力可低至 0. 029 N/cm，老化 [15] 夏红兵，巩清军 . 乳液型隔离剂的合成与应用[J]. 中国胶
剥离力可低至 0. 033 N/cm，硬度为 4H，附着力为 粘剂，2000，9（1）：29-30.
1 级。本研究提供了一种透明耐高温防黏涂层的制 [16] ZHANG H W，DU M，WANG N，et al. Study on the water
备思路，具有一定的工业应用价值。 repellent silicone-polyurethane block copolymers[J]. Acta
Polymerica Sinica，2013，1：63-69.
参考文献
[17] HU X Y，CHEN Y，HAN J X. Study on a single-component
[ 1 ] 谢亚芬 . 影响 PET 有机硅离型膜质量的主要因素[J]. 山 solvent-free polyurethane adhesive prepared with latent curing
agent[J]. Asian Journal of Chemistry：An International
东化工，2020，49（16）：108-109.
Quarterly Research Journal of Chemistry，2013，25（11）：
[ 2 ] QIAN Y，ZHANG X W，QI D P，et al. Thin-film organic
5998-6000.
f
semiconductor devices：rom flexibility to ultraflexibility[J].
[18] 韩小兵，王子文，李珍珍，等 . 有机硅离型剂的应用研究
Science China-Materials，2016，59（7）：589-608.
进展[J]. 精细与专用化学品，2022，30（2）：22-26，36.
[ 3 ] POREDDYN R，HAYASHI T，TANKA M. Silicon-
[19] 陈君华，陈之善，马晓阳，等 . 无溶剂双组分聚氨酯胶粘
containing polymers[M]. Cambridge： Cambridge Royal
剂研究动向[J]. 粘接，2022，49（6）：7-12.
Society of Chemistry，2001.
[ 4 ] 张朋，王金凤，王瑞 . PET 离型膜的应用及发展[J]. 信息 [20] ABE Y，GUNJI T. Oligo-and polysiloxanes[J]. Progress
记录材料，2015，16（3）：40-43. Polymer Science，2004，29（3）：149-182.
（下转第44页）
[ 5 ] WEI X M，FENG G D，GAO Z Q. The advance of materials
36
