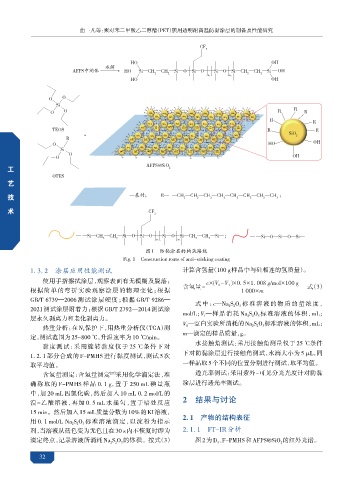

Page 50 - 涂料工业2024年第02期电子刊

曲一凡等：聚对苯二甲酸乙二醇酯（PET）膜用透明耐高温防黏涂层的制备及性能研究

? ? ? ? ? ? ?? ? ? ? ? ?

N N

探 工 工

艺
索
艺
开 技 技 ? ? ? ? ? ? ? ? ? ?

发 术 术
? ? ? ? ? ? ? ?? ? ? ? ? ? ? ? ? ? ? ? ?

N N
图1 防黏涂层的构筑路线
Fig. 1 Construction route of anti-sticking coating
1. 3. 2 涂层应用性能测试 计算含氢量（100 g样品中与硅相连的氢质量）。

使用手指擦拭涂层，观察表面有无模糊及脱落； c×(V 0 -V 1 )×0. 5×1. 008 g/mol×100 g
含氢量= 式（3）
根据简单的弯折实验观察涂层的物理变化；根据 1 000×m
GB/T 6739—2006 测试涂层硬度；根据 GB/T 9286—
式中 ：c—Na S O 标准溶液的物质的量浓度 ，
2021 测试涂层附着力；根据 GB/T 2792—2014 测试涂 2 2 3
mol/L；V —样品消耗 Na S O 标准溶液的体积，mL；
层永久剥离力和老化剥离力。 1 2 2 3
V —空白实验所消耗的 Na S O 标准溶液的体积，mL；
保护下，用热重分析仪（TGA）测 0 2 2 3
热重分析：在 N 2
m—滴定的样品质量，。
g
定，测试范围为 25~800 ℃，升温速率为 10 ℃/min。
水接触角测试：采用接触角测量仪于 25 ℃条件
黏度测试：采用旋转黏度仪于 25 ℃条件下对
下对防黏涂层进行接触角测试，水滴大小为 5 μL，同
1. 2. 1 部分合成的 F-PMHS 进行黏度测试，测试 5 次
取平均值。 一样品取5个不同的位置分别进行测试，取平均值。
含氢量测定：含氢量测定 采用化学滴定法，准 透光率测试：采用紫外-可见分光光度计对防黏
[27]
确称取的 F-PMHS 样品 0. 1 g，置于 250 mL 碘量瓶 涂层进行透光率测试。
中，加 20 mL 四氯化碳，然后加入 10 mL 0. 2 mol/L 的
溴-乙酸溶液，再加 0. 5 mL 水摇匀，置于暗处反应 2 结果与讨论
15 min。然后加入 15 mL质量分数为 10% 的 KI溶液，
2. 1 产物的结构表征
S O 标准溶液滴定，以淀粉为指示
用 0. 1 mol/L Na 2 2
3
剂，当溶液从蓝色变为无色且在 30 s内不恢复时即为 2. 1. 1 FT-IR分析
滴定终点，记录溶液所消耗 Na S O 的体积。按式（3） 图2为D 、F-PMHS和AFPS@SiO 的红外光谱。
2 2 3 4 2

32
