Page 80 - 2025水性涂料虚拟专辑

金 等：聚醋酸乙烯酯基光固化核壳乳液的合成及其在水性木器涂料中的应用

乳液光固化效率。 合乳液的 Zeta 电位可达−62. 3 mV，其贮存时间可远
2. 4 PVAc基光固化乳液 性研究 超3个月。

实验研究了不同双戊烯含量[如图 5（a）、（b）和 2. 5 PVAc 基光固化复合乳液性能与光固化
]
性
不同 TMPTA 加入量[如图 5（c）、（d）时制备的 PVAc
]
基光固化乳液的贮存稳定性。 2. 5. 1 PVAc 光固化 合 液固化

（a） （c）
不同 TMPTA 含量的 PVAc 基光固化复合乳液固
化所需时间如表1所示。

表1 双键比对乳液固化 时间的影响
50% 80% 90% 100% 120% 1∶1 2∶1 3∶1 4∶1 Table 1 Light curing time of emulsion under
different proportions of TMPTA
（b） （d）
双键比
项目
0∶1 1∶1 2∶1 3∶1 4∶1
固化所需时间/s 54 29 26 19 17

由表 1 可知，当未加入 TMPTA 时，PVAc 基核壳
乳液在紫外光照射下 54 s 时可实现固化，证明 PVAc

基核壳乳液通过乳胶粒壳层双键功能化后可成功实
现 UV 固化。进一步调控乳液体系中活性双键比例，
Zeta电位/mV
Zeta电位/mV
将显著减少 PVAc 基光固化复合乳液固化所需时间，

这是因为增加了乳胶粒壳层双键与活性单体双键的

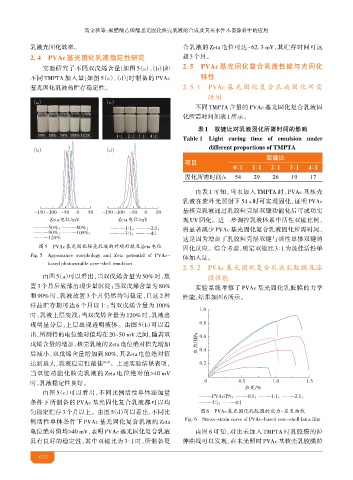

图5 PVAc基光固化核壳乳液的外观形貌及 Zeta电位 固化反应。综合考虑，确定双键比 3∶1为最佳活性单
Fig. 5 Appearance morphology and Zeta potential of PVAc-
体加入量。
based photocurable core-shell emulsion
2. 5. 2 PVAc 光固化 合 液 膜及漆
由图 5（a）可以看出，当双戊烯含量为 50% 时，放 膜性能
置 3 个月后底部出现少量沉淀；当双戊烯含量为 80% 实验系统考察了 PVAc 基光固化乳胶膜的力学
和 90% 时，乳液放置 3 个月仍然均匀稳定，且这 2 种 性能，结果如图6所示。
样品贮存期可达 6 个月以上；当双戊烯含量为 100%

时，乳液上层变浅；当双戊烯含量为 120% 时，乳液出
现明显分层，上层出现透明液体。由图 5（b）可以看
出，所测得的电位绝对值均在 20~50 mV之间，随着双
戊烯含量的增加，核壳乳液的Zeta电位绝对值先增加 应力/MPa
后减小，双戊烯含量增加到 80%，其 Zeta 电位绝对值
达到最大，乳液稳定性最佳 [8-9] 。上述实验结果表明，
当双键功能化核壳乳液的 Zeta 电位绝对值>40 mV
时，乳液稳定性良好。
应变/%

由图 5（c）可以看出，不同比例活性单体添加量

条件下所制备的 PVAc 基光固化复合乳液都可以均
匀稳定贮存 3个月以上。由图 5（d）可以看出，不同比 图6 PVAc基光固化乳胶膜的应力-应变 线
Fig. 6 Stress-strain curve of PVAc-based core-shell latex film
例活性单体条件下 PVAc 基光固化复合乳液的 Zeta
电位绝对值均>40 mV，表明 PVAc 基光固化复合乳液 由图 6 可知，对比未加入 TMPTA 时乳胶膜的拉
具有良好的稳定性，其中双键比为 3∶1 时，所制备复 伸曲线可以发现，在未光照时 PVAc 基核壳乳胶膜拉

0
