Page 79 - 2025水性涂料虚拟专辑

金 等：聚醋酸乙烯酯基光固化核壳乳液的合成及其在水性木器涂料中的应用

100 nm 100 nm
100 nm

1 μm 1 μm 1 μm

（a）—1. 0% （b）—1. 5% （c）—2. 0%

100 nm 100 nm

粒 /μm

1 μm 1 μm

（d）—3. 0% （e）—4. 0% （f）—粒 及其分布

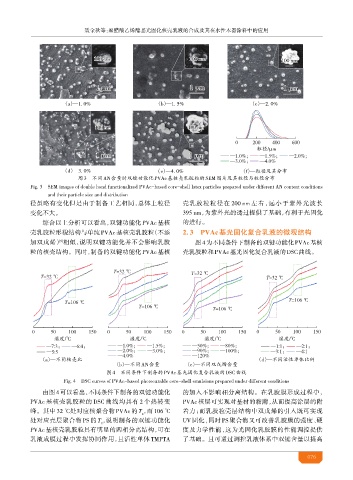

图3 不同AN含量时双键功能化 PVAc基核壳乳胶粒的SEM图片及其粒 与粒 分布
Fig. 3 SEM images of double bond functionalized PVAc-based core-shell latex particles prepared under different AN content conditions
and their particle size and distribution
径虽略有变化但是由于制备工艺相同，总体上粒径 壳乳胶粒粒径在 200 nm 左右，远小于紫外光波长
变化不大。 395 nm，为紫外光的透过提供了基础，有利于光固化
综合以上分析可以看出，双键功能化 PVAc 基核 的进行。
壳乳胶粒形貌结构与单纯 PVAc 基核壳乳胶粒（不添 2. 3 PVAc基光固化复合乳液的微观结构
加双戊烯） 相似，说明双键功能化并不会影响乳胶 图 4为不同条件下制备的双键功能化 PVAc基核
[6]
粒的核壳结构。同时，制备的双键功能化 PVAc 基核 壳乳胶粒和PVAc基光固化复合乳液的 DSC曲线。

温度/℃ 温度/℃ 温度/℃ 温度/℃

（a）—不同核壳比 （d）—不同活性单体比
（b）—不同AN含量 （c）—不同双 烯含量
图4 不同条件下制备的 PVAc基光固化复合乳液的 DSC 线
Fig. 4 DSC curves of PVAc-based photocurable core-shell emulsions prepared under different conditions
由图 4 可以看出，不同条件下制备的双键功能化 的加入不影响相分离结构。在乳胶膜形成过程中，
PVAc 基核壳乳胶粒的 DSC 曲线均具有 2 个热转变 PVAc 核层可实现对基材的黏附，从而提高涂层的附
峰。其中 32 ℃处对应核聚合物 PVAc 的 T ，而 106 ℃ 着力；而乳胶粒壳层结构中双戊烯的引入既可实现
g
处对应壳层聚合物 PS 的 T ，说明制备的双键功能化 UV 固化，同时 PS 聚合物又可改善乳胶膜的强度、硬
g
PVAc 基核壳乳胶粒具有明显的两相分离结构，可在 度及力学性能，这为光固化乳胶膜的性能调控提供
乳液成膜过程中发挥协同作用，且活性单体 TMPTA 了基础。且可通过调控乳液体系中双键含量以提高

0
