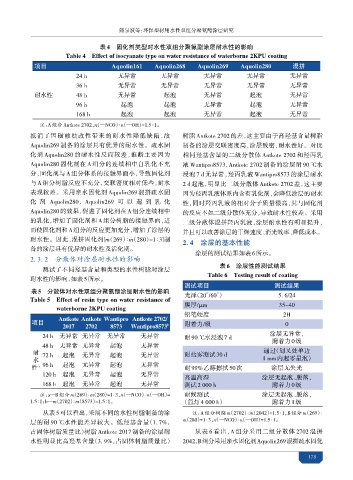

Page 181 - 2025水性涂料虚拟专辑

熊泉波等：环保型材用水性双组分聚氨酯涂层研究

表4 固化剂类型对水性双组分聚氨酯涂层耐水性的影响
Table 4 Effect of isocyanate type on water resistance of waterborne 2KPU coating
项目 Aquolin161 Aquolin268 Aquolin269 Aquolin280 混拼

24 h 无异常 无异常 无异常 无异常 无异常
36 h 无异常 无异常 无异常 无异常 无异常
耐水性 48 h 无异常 起泡 无异常 起泡 无异常

96 h 起泡 起泡 无异常 起泡 无异常
168 h 起泡 起泡 无异常 起泡 无异常
注：A组分Antkote 2702，n（—NCO）∶n（—OH）=1.5∶1。
抵消了因磺酸盐改性带来的耐水性降低缺陷，故 树脂 Antkote 2702 的差，这主要由于高羟基含量树脂
Aquolin269 制备的涂层具有优异的耐水性。疏水固 制备的涂层交联密度高，涂层致密，耐水性好。对比
化剂 Aquolin280 的耐水性反而较差，推断主要因为 相同羟基含量的二级分散体 Antkote 2702 和羟丙乳
Aquolin280 固化剂在 A 组分的连续相中自乳化不充 液 Wantipro8573，Antkote 2702 制备的涂层耐 90 ℃水
分，固化剂与 A 组分体系的接触界面小，导致固化剂 浸泡 7 d 无异常，羟丙乳液 Wantipro8573 的涂层耐水
与 A 组分树脂反应不充分，交联密度相对低些，耐水 2 d 起泡，明显比二级分散体 Antkote 2702 差，这主要
表现较差。采用亲水固化剂 Aquolin269 混拼疏水固 因为羟丙乳液体系内含有乳化剂，会降低涂层的耐水
化剂 Aquolin280，Aquolin269 可以起到乳化 性，同时羟丙乳液的相对分子质量很高，其与固化剂
Aquolin280 的效果，促进了固化剂在 A 组分连续相中 的反应不如二级分散体充分，导致耐水性较差。采用
的乳化，增加了固化剂和 A 组分树脂的接触界面，进 二级分散体混拼羟丙乳液，涂层耐水性有明显提升，
而使固化剂和A组分的反应更加充分，增加了涂层的 并且可以改善涂层的干燥速度、消光效率、降低成本。
耐水性。因此，混拼固化剂[m（269）∶m（280）=1∶3]制 2. 4 涂层的基本性能
备的涂层具有优异的耐水性及活化期。
涂层的测试结果如表 6所示。
2. 3. 2 分散体对涂层耐水性的影响
表6 涂层性能测试结果
测试了不同羟基含量和类型的水性树脂对涂层
耐水性的影响，如表5所示。 Table 6 Testing result of coating
测试项目 测试结果
表5 分散体对水性双组分聚氨酯涂层耐水性的影响
Table 5 Effect of resin type on water resistance of 光泽（20°/60°） 5. 6/24
waterborne 2KPU coating 膜厚/μm 35~40
铅笔硬度 2H
Antkote Antkote Wantipro Antkote 2702/
项目 附着力/级
2017 2702 8573 Wantipro8573 b 0

24 h 无异常 无异常 无异常 无异常 耐90 ℃水浸泡7 d 涂层无异常，
附着力0级
48 h 无异常 无异常 起泡 无异常
耐 起泡 无异常 起泡 无异常 耐盐雾测试30 d 通过（划叉处单边
水 72 h 1 mm内起零星泡）
性 a 96 h 起泡 无异常 起泡 无异常 耐99%乙醇擦拭50次 涂层无失光
120 h 起泡 无异常 起泡 无异常
高温高湿 涂层无起泡、脱落，
168 h 起泡 无异常 起泡 无异常 测试2 000 h 附着力0级
a
注：—B组分 m（269）∶m（280）=1∶3，n（—NCO）∶n（—OH）= 耐候测试 涂层无起泡、脱落，
1.5∶1；b—m（2702）∶m（8573）=1.5∶1。 （氙灯4 000 h） 附着力1级
从表 5 可以看出，采用不同的水性树脂制备的涂 注：A 组分树脂 m（2702）∶m（2042）=1.5∶1，B 组分 m（269）∶
层的耐 90 ℃水性能差异较大。低羟基含量（1. 7%， m（280）=1∶3，n（—NCO）∶n（—OH）=1.5∶1。
占固体树脂质量比）树脂 Antkote 2017 制备的涂层耐 从表 6 看出，A 组分采用二级分散体 2702 混拼
水性明显比高羟基含量（3. 9%，占固体树脂质量比） 2042，B组分采用亲水固化剂Aquolin269混拼疏水固化

1 8
