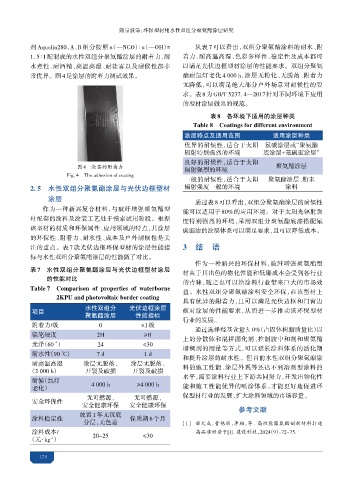

Page 182 - 2025水性涂料虚拟专辑

熊泉波等：环保型材用水性双组分聚氨酯涂层研究

剂 Aquolin280，A、B 组分按照 n（—NCO）∶n（—OH）= 从表 7 可以看出，双组分聚氨酯涂料的耐水、附
1. 5∶1 配制成的水性双组分聚氨酯涂层的附着力、耐 着力、耐高温高湿、色彩多样性、稳定性及成本都可
水煮性、耐酒精、高温高湿、耐盐雾以及耐候性都非 以满足光伏边框型材涂层的性能要求。双组分聚氨
常优异。图4是涂层的附着力测试效果。 酯耐氙灯老化 4 000 h，涂层无粉化、无脱落、附着力
无降低，可以满足绝大部分户外场景对耐候性的要
求。表 8为 GB/T 5237. 4—2017针对不同环境下应用
的型材涂层做出的规范。

表8 各环境下适用的涂层种类
Table 8 Coatings for different environment

涂层特点及适用范围 适用涂层种类
优异的耐候性，适合于太阳 氟碳涂层或“聚氨酯
辐射特别强烈的环境 底涂层+氟碳面涂层”
良好的耐候性，适合于太阳
图4 涂层的附着力 聚氨酯涂层
辐射强烈的环境
Fig. 4 The adhesion of coating
一般的耐候性，适合于太阳 聚氨酯涂层、粉末
2. 5 水性双组分聚氨酯涂层与光伏边框型材 辐射强度一般的环境 涂料
涂层
通过表 8 可以看出，双组分聚氨酯涂层的耐候性
作为一种新兴复合材料，与玻纤增强聚氨酯型 能可以适用于 80% 的应用环境。对于太阳光辐射强
材配套的涂料及涂装工艺处于摸索试用阶段。根据 度特别强烈的环境，采用双组分聚氨酯底漆搭配氟
该型材的材质和环保属性、应用领域的特点，其涂层 碳面漆的涂层体系可以满足要求，且可以降低成本。
的环保性、附着力、耐水性、成本及户外耐候性是关
注的重点。表 7 就光伏边框环保型材的涂层性能指 3 结 语
标与水性双组分聚氨酯涂层的性能做了对比。
作为一种新兴的环保材料，玻纤增强聚氨酯型
表7 水性双组分聚氨酯涂层与光伏边框型材涂层
材由于其出色的物化性能和低廉成本会受到各行业
的性能对比 的青睐，随之也可以给涂料行业带来巨大的市场效
Table 7 Comparison of properties of waterborne 益。水性双组分聚氨酯涂料安全环保，在该型材上
2KPU and photovoltaic border coating
具有优异的附着力，且可以满足光伏边框和门窗边
水性双组分 光伏边框涂层
项目 框对涂层的性能要求，从而进一步推动该环保型材
聚氨酯涂层 性能指标
行业的发展。
附着力/级 0 ≤1级
通过选择羟基含量3. 0%（占固体树脂质量比）以
铅笔硬度 2H ≥H
上的分散体和混拼固化剂、控制胺中和剂和聚氨酯
光泽（60 °） 24 ≤30
增稠剂的用量等方式，可以延长涂料体系的活化期
耐水性（90 ℃） 7 d 1 d
和提升涂层的耐水性。但目前水性双组分聚氨酯涂
耐高温高湿 涂层无脱落、 涂层无脱落、
（2 000 h） 开裂及破损 开裂及破损 料的施工性能、涂层外观等还达不到溶剂型涂料的
水平，需要涂料行业上下游共同努力，开发出物化性
耐候（氙灯
老化） 4 000 h ≥4 000 h 能和施工性能优异的喷涂体系，才能更好地促进环
无可燃源， 无可燃源， 保型材行业的发展，扩大涂料领域的市场容量。
安全环保性
安全健康环保 安全健康环保
参考文献
放置1年无沉底
涂料稳定性 保质期6个月
分层，无色差 [ 1 ] 苗大成，晋艳丽，李翔，等 . 高性能聚氨酯创新材料打造
涂料成本/ 高品质好房子[J]. 建设科技，2024（9）：72-75.
（元·kg ） 20~25 ≤30
-1
1
