Page 8 - 2025年7月防腐蚀专辑

宝等：无溶剂氟化聚丙烯酸酯/环氧树脂复合涂层的制备及其防腐性能

2. 5 涂层电化学性能分析

图 7为涂层在 3. 5%NaCl溶液中浸泡 15 d前后的
（°） Nyquist曲线与Bode图。
水接触角/ g 能，阻抗弧半径越大，防腐效果越好。从图 7（a）可以

Nyquist 曲线能够准确 观地评价涂层的防腐性

看出，样品PFEMA-3阻抗弧半径最大，这可能是因为
氟原子电导率低，不易发生电化学腐蚀，有利于保护
基材。此外，随着 PFEMA用量的增加，复合涂层防腐
1 & 1 & 1 & 1 & 1 & 效果出现先增强后减弱的趋势。这是因为 PFEMA中

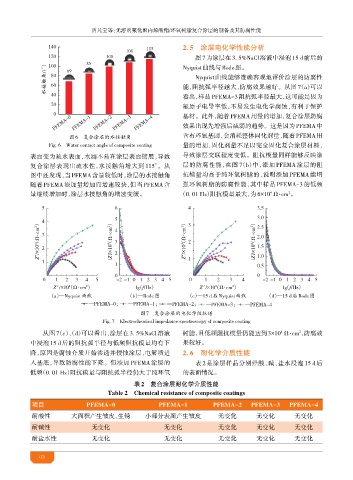

图6 复合涂层的水接触角 含有环氧基团，会消耗整体固化剂量，随着 PFEMA用
Fig. 6 Water contact angle of composite coating 量的增加，固化剂量不足以完全固化复合涂层材料，
表面变为疏水表面，水滴不易在涂层表面 展，导致 导致涂层交联程度变低。阻抗模量同样能够反映涂
复合涂层表现出疏水性，水接触角增大到 115°。从 层的防腐性能，在图 7（b）中，添加 PFEMA 涂层的阻
图中还发现，当 PFEMA含量较低时，涂层的水接触角 抗模量均高于纯环氧树脂的，说明添加 PFEMA 能增
随着 PFEMA 添加量增加而增速较快，但当 PFEMA 含 强环氧树脂的防腐性能，其中样品 PFEMA-3 的低频
量继续增加时，涂层水接触角的增速变缓。 （0. 01 Hz）阻抗模量最大，为6×10 Ω·cm 。
4
2

; （Ω·cm 2 ） Z″/×10 4 ];] （Ω·cm 2 ） |Z|/×10 4 ; （Ω·cm 2 ） Z″/×10 4 ];] （Ω·cm 2 ） |Z|/×10 4

lg（f/Hz）
lg（f/Hz）
Z′×10（Ω·cm）
Z′×10（Ω·cm）
4
4
2
2
; MH G )[ ; MH G )[
/
/
（a）—Nyquist曲线 （b）—Bode图 （c）—15 d后Nyquist曲线 （d）—15 d后Bode图
?1 & ?1 & ?1 & ?1 & ?1 &
图7 复合涂层的电化学阻抗谱
Fig. 7 Electrochemical impedance spectroscopy of composite coating
从图 7（c）、（d）可以看出，涂层在 3. 5%NaCl 溶液 树脂，且低频阻抗模量仍能达到 3×10 Ω·cm ，防腐效
4
2
中浸泡 15 d 后的阻抗弧半径与低频阻抗模量均有下 果较好。
降，原因是腐蚀介质开始渗透并侵蚀涂层，电解质进 2. 6 耐化学 质性能
入基底，导致防腐性能下降。但添加 PFEMA 涂层的 表 2 是涂层样品分别经酸、碱、盐水浸泡 15 d 后
低频（0. 01 Hz）阻抗模量与阻抗弧半径仍大于纯环氧 的表面情况。
表2 复合涂层耐化学 质性能
Table 2 Chemical resistance of composite coatings
项目 PFEMA-0 PFEMA-1 PFEMA-2 PFEMA-3 PFEMA-4
耐酸性 大面积产生皱皮、生锈 小部分表面产生皱皮 无变化 无变化 无变化
耐碱性 无变化 无变化 无变化 无变化 无变化

耐盐水性 无变化 无变化 无变化 无变化 无变化

05
