Page 13 - 2025年7月防腐蚀专辑

孔明洁等：复配功能填料对无溶剂环氧涂层防腐性能的影响

; （Ω·cm 2 ） /×10 10 Z （Ω·cm 2 ） /×10 10 Z ; ; （Ω·cm 2 ） /×10 10 Z ; /×10 10 （Ω·cm 2 Z

）

Z′/×10 （Ω·cm）
Z′/×10 （Ω·cm）
Z′/×10 （Ω·cm）
; ; ; ;
Z′/×10 （Ω·cm）
11
11
11
2
10
2
2
2

（a）—Nyquist图

（Ω·cm 2 ） |Z|/ （Ω·cm 2 ） |Z|/ （Ω·cm 2 ） |Z|/ （Ω·cm 2 ） |Z|/

f/Hz
f/Hz
f/Hz
f/Hz

（b）—Bode图

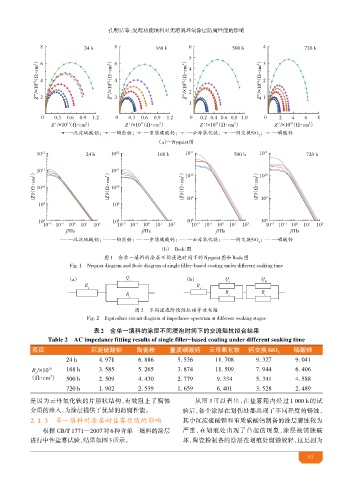

图1 含单一填料的涂层不同浸泡时间下的 Nyquist图和Bode图
Fig. 1 Nyquist diagram and Bode diagram of single filler-based coating under different soaking time
（a） 1 （b） 1 1

2 2

2 2 2

图2 不同浸泡 段阻抗谱等效电路
Fig. 2 Equivalent circuit diagram of impedance spectrum at different soaking stages
表2 含单 填料的涂层不同浸泡时间下的交 阻抗拟合结果
Table 2 AC impedance fitting results of single filler-based coating under different soaking time
项目 硫酸 粉 质碳酸 氧化铁 交换SiO 2 磷酸锌
24 h 4. 971 6. 886 5. 526 11. 708 9. 327 9. 041

R /×10 10 168 h 3. 585 5. 265 3. 874 11. 509 7. 944 6. 406
c
（Ω·cm） 500 h 2. 509 4. 430 2. 779 9. 334 5. 341 4. 588
2
720 h 1. 902 2. 539 1. 659 6. 401 3. 528 2. 489
是因为云 氧化铁的片层状结构，有效阻止了腐蚀 从图 3 可以看出，在盐雾箱内经过 1 000 h 的试
介质的渗入，为涂层提供了优异的防腐性能。 验后，各个涂层在划伤处都出现了不同程度的锈蚀，
2. 1. 3 一 料对涂层耐盐雾性能的影响 其中沉淀硫酸钡和重质碳酸钙制备的涂层腐蚀较为
根据 GB/T 1771—2007对6种含单一填料的涂层 严重，在划痕处出现了凸起的现象，涂层被锈蚀破
进行中性盐雾试验，结果如图3所示。 坏，陶瓷粉制备的涂层在划痕处腐蚀较轻，这是因为

10
