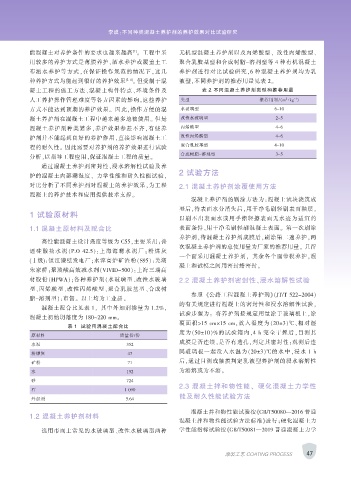

Page 67 - 涂层与防护2020-04电子版

李漠：不同种类混凝土养护剂的养护效果对比试验研究

[1]
能混凝土对养护条件的要求也越来越高 。 工程中采 无机型混凝土养护剂以及丙烯酸型、 改性丙烯酸型、
用较多的养护方式是薄膜养护、洒水养护或覆盖土工 聚合乳胶基型和合成树脂-溶剂型等 4 种有机混凝土
布洒水养护等方式，在保证操作规范的情况下，这几 养护剂进行对比试验研究，6 种混凝土养护剂均为乳
种养护方式均能起到很好的养护效果 [2-4] 。 但受制于混 液型，不同养护剂的推荐用量见表 2。
凝土工程的施工方法、混凝土构件特点、环境条件及 表 2 不同混凝土养护剂类型和推荐用量
2
人工养护操作管理难度等各方因素的影响，这些养护 类型 推荐用量/（m· kg ）
-1
方式不能达到预期的养护效果。 因此，操作方便的混 水玻璃型 6-10
凝土养护剂在混凝土工程中越来越多地被使用。 但是 改性水玻璃型 2-5
混凝土养护剂种类繁多，养护效果参差不齐，有些养 丙烯酸型 4-6
护剂并不能起到良好的养护作用，直接影响混凝土工 改性丙烯酸型 4-6
聚合乳胶基型 4-10
程的耐久性。 因此需要对养护剂的养护效果进行试验
合成树脂-溶剂型 3-5
分析，以指导工程应用，保证混凝土工程的质量。
通过混凝土养护剂密封性、浸水溶解性试验及养
2 试验方法
护的混凝土内部潮湿度、 力学性能和耐久性能试验，
对比分析了不同养护剂对混凝土的养护效果，为工程 2.1 混凝土养护剂涂覆使用方法
混凝土的养护技术和应用提供技术支撑。
混凝土养护剂的刷涂方法为：混凝土试块浇筑成
型后，待表面水分消失后，用干净毛刷轻刷表面釉层，
1 试验原材料
以刷不出表面水或用手指轻擦表面无水迹为适宜的
1.1 混凝土原材料及配合比 表面条件，用干净毛刷轻刷混凝土表面。 第一次刷涂
养护剂，待混凝土养护剂成膜后，刷涂第二遍养护，两
高性能混凝土设计强度等级为 C55，主要采用：普
次混凝土养护剂的总使用量为厂家的推荐用量。 只留
通 硅 酸盐 水泥 （P.O 42.5）：上 海海 螺水 泥 厂 ；粉 煤 灰
一个面采用混凝土养护剂， 其余各个面带模养护，混
(Ⅰ级)：镇江谏壁发电厂；水淬高炉矿渣粉（S95）：芜湖
凝土和试模之间用密封蜡密封。
朱家桥；聚羧酸高效减水剂（VIVID-500）：上海三瑞高
材股份（HPWA）；各种养护剂（水玻璃型、改性水玻璃 2.2 混凝土养护剂密封性、浸水溶解性试验
型、丙烯酸型、改性丙烯酸型、聚合乳胶基型、合成树
参照 《公路工程混凝土养护剂》（JT/T 522-2004）
脂-溶剂型）：市售。 以上均为工业品。
的有关规定进行混凝土的密封性和浸水溶解性试验，
混凝土配合比见表 1， 其中外加剂掺量为 1.2%，
试验步骤为： 将养护剂按规定用量涂于玻璃板上，涂
混凝土初始坍落度为 180~220 mm。
覆面积＞15 cm×15 cm，放入温度为（20±3）℃、相对湿
表 1 试验用混凝土配合比
度为（50±10）%的试验箱内，4 h 完全干燥后，目测其
原材料 质量份/份
成膜是否连续，是否有透孔，判定其密封性；观测后连
水泥 352
同玻璃板一起没入水温为（20±3）℃的水中，浸水 1 h
粉煤灰 47
矿粉 71 后，通过目测或触摸判定乳液型养护剂的浸水溶解性
水 152 为溶解或为不溶。
砂 724
2.3 混凝土拌和物性能、 硬化混凝土力学性
石 1 090
能及耐久性能试验方法
外加剂 5.64
混凝土拌和物性能试验按《GB/T50080—2016 普通
1.2 混凝土养护剂材料
混凝土拌和物性能试验方法标准》进行；硬化混凝土力
选用市面上常见的水玻璃型、改性水玻璃型两种 学性能指标试验按《GB/T50081—2019 普通混凝土力学

47
涂装工艺 COATING PROCESS
