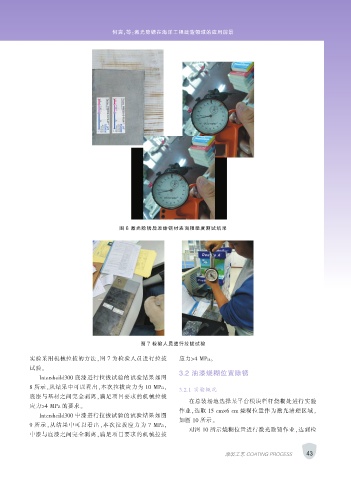

Page 63 - 涂层与防护2020-04电子版

何宾，等：激光除锈在海洋工程建造领域的应用前景

图 6 激光除锈后原始钢材表面粗糙度测试结果

图 7 检验人员进行拉拔试验

实验采用机械拉拔的方法，图 7 为检验人员进行拉拔 应力＞4 MPa。
试验。
3.2 油漆烧糊位置除锈
Intersheild300 底漆进行拉拔试验的试验结果如图
8 所示，从结果中可以看出，本次拉拔应力为 10 MPa，
3.2.1 实验概况
底漆与基材之间完全剥离，满足项目要求的机械拉拔
在总装场地选择某平台模块栏杆烧糊处进行实验
应力＞4 MPa 的要求。
作业，选取 15 cm×6 cm 烧糊位置作为激光清理区域，
Intersheild300 中漆进行拉拔试验的试验结果如图
如图 10 所示。
9 所示，从结果中可以看出，本次拉拔应力为 7 MPa，
对图 10 所示烧糊位置进行激光除锈作业，达到检
中漆与底漆之间完全剥离，满足项目要求的机械拉拔

43
涂装工艺 COATING PROCESS
