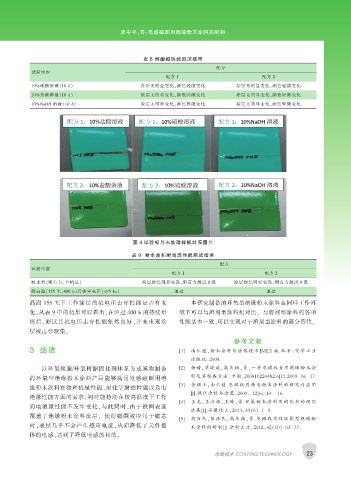

Page 39 - 涂层与防护2020-04电子版

史中平，等：电感磁圈用绝缘粉末涂料的研制

表 8 耐酸碱性能测试结果
配方
试验内容
配方 1 配方 2
10%硫酸溶液（10 d） 涂层无明显变化，颜色轻微变化 涂层无明显变化，颜色轻微变化
10%盐酸溶液（10 d） 涂层无明显变化，颜色轻微变化 涂层无明显变化，颜色轻微变化
10%NaOH 溶液（10 d） 涂层无明显变化，颜色轻微变化 涂层无明显变化，颜色轻微变化

图 4 试验板与未处理样板对照图片
表 9 耐水煮和耐高温性能测试结果
配方
试验内容
配方 1 配方 2
耐水煮（附着力，百格法） 涂层颜色明显变浅，附着力测试 0 级 涂层颜色明显变浅，附着力测试 0 级
耐高温（155 ℃，400 h）后击穿电压（≥5 kv） 通过 通过

高温 155 ℃下工作涂层的抗电压击穿性能是否有变 本研究制备的环氧型绝缘粉末涂料在同样工作环
化。从表 9 中的结果可以看出，在经过 400 h 的持续烘 境下可以与溶剂型涂料相对比， 与溶剂型涂料的各项
烤后，测试其抗电压击穿性能依然良好，并未出现涂 性能基本一致，可以实现对于溶剂型涂料的部分替代。
层被击穿现象。
参考文献
3 结语 [1] 南仁植，粉末涂料与 涂 装 技 术[M].2 版.北 京 ：化 学 工 业
出版社，2008.
以环氧树脂/环氧树脂固化剂体系为成膜物制备 [2] 杨皤，章晓斌，高庆福，等，一种电磁线专用绝缘粉末涂
的环氧型绝缘粉末涂料产品能够满足电感磁圈用绝 料及其制备方法：中国，200810220482.6[P]．2009-06-17．
[3] 金顺玉，南仁植.电 磁 线 用 静 电 粉 末 涂 料 的 研 究 与 应 用
缘粉末涂料在物理机械性能、耐化学腐蚀性能以及电
[J]．现代涂料与涂装，2009， 12(6)：14 -16.
绝缘性能方面的需求，同时能持续在较高温度下工作
[4] 王龙，王方根，王峰，等.环 氧 粉 末 涂 料 用 固 化 剂 的 研 究
而电绝缘性能不发生变化，与此同时，由于磁圈表面
进展[J].安徽化工，2013，39（6）：1-9.
覆盖了绝缘粉末涂料涂层， 使得磁圈被应用于磁芯
[5] 胡百九，彭浩民，高庆 福 ，等.电 磁 线 用 纯 环 氧 型 绝 缘 粉
时，表层几乎不会产生感应电流，从而降低了元件整 末涂料的研制[J]．涂料工业，2012，42（10）：53-57.
体的电感，达到了降低电感的目的。

23
涂层技术 COATING TECHNOLOGY
