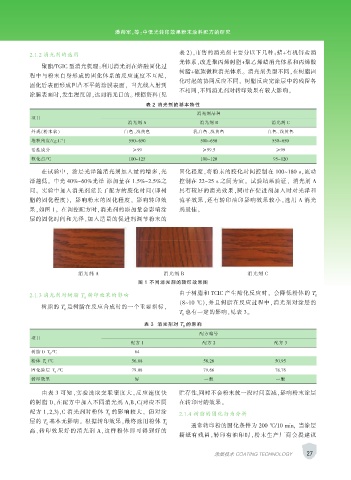

Page 43 - 涂层与防护2020-03完整版

潘帅军，等：中低光转印效果粉末涂料配方的研究

2.1.2 消光剂的选用 表 2），市售的消光剂主要分以下几种：蜡+有机锌盐消
光体系，改进聚丙烯树脂+聚乙烯蜡消光体系和丙烯酸
聚酯/TGIC 型消光机理：利用消光剂在熔融固化过
树脂+硫族微粒消光体系。 消光剂类型不同，在树脂固
程中与粉末自身形成的固化体系的反应速度不互配，
化时起的协同反应不同， 树脂反应完涂层中的残留各
固化后表面形成凹凸不平的涂膜表面， 当光线入射到
不相同，不同消光剂对转印效果有较大影响。
涂膜表面时，发生漫反射，达到消光目的。 根据资料（见
表 2 消光剂的基本特性
消光剂品种
项目
消光剂 A 消光剂 B 消光剂 C
外观（粉末状） 白色、浅黄色 乳白色、浅黄色 白色、浅黄色
-1
堆积密度/（g.L ） 550~650 500~650 550~650
活性成分 ≥99 ≥99.5 ≥99
软化点/℃ 100~125 100~120 95~120
在试验中， 涂层光泽随消光剂加入量的增多，光 固化程度，将粉末的胶化时间控制在 100~180 s，流动
泽越低。 中光 40%~60%光泽 添加量在 1.5%~2.5%之 控制在 22~25 s 之间为宜。 试验结果验证， 消光剂 A
间。 实验中加入消光剂延长了配方的胶化时间（即树 具有较好的消光效果，同时在促进剂加入时对光泽和
脂的固化程度）， 影响粉末的固化程度， 影响转印效 流平效果，还有转印油印影响效果较小，选用 A 消光
果，如图 1。 在调控配方时，消光剂的添加量会影响涂 剂最佳。

层的固化时间和光泽，加入适量的促进剂调节粉末的

消光剂 A 消光剂 B 消光剂 C
图 1 不同消光剂的转印效果图

2.1.3 消光剂对树脂 T g 转印效果的影响 由于树脂和 TCIC 产生酯化反应时， 会降低粉体的 T g
（8~10 ℃），并且树脂在反应过程中，消光剂对涂层的
树脂的 T g 是树脂在反应合成时的一个重要指标，
T g 也有一定的影响，见表 3。

表 3 消光剂对 T g 的影响
配方编号
项目
配方 1 配方 2 配方 3
树脂 D T g /℃ 64
粉体 T g /℃ 56.88 58.26 50.95
固化涂层 T g /℃ 79.08 79.66 78.76
转印效果 好 一般 一般

由表 3 可知，实验选取交联密度大，反应速度快 贮存性,同时不会粉末放一段时间衰减，影响粉末涂层
的树脂 D，在配方中加入不同消光剂 A,B，C(对应不同 在转印时的效果。
配方 1，2,3)，C 消光剂对粉体 T g 的影响较大， 但对涂
2.1.4 树脂的固化行为分析
层的 T g 基本无影响。 根据转印效果，最终选用粉体 T g
通常转印粉的固化条件为 200 ℃/10 min, 当涂层
高、转印效果好的消光剂 A，这样粉体即可得到好的
撕纸有残留，转印有油印时，粉末生产厂商会提建议
27
涂层技术 COATING TECHNOLOGY
