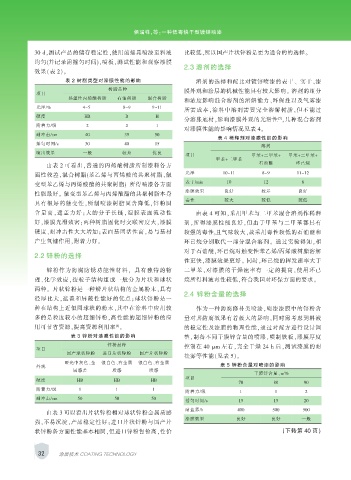

Page 48 - 涂层与防护2020-03完整版

侯瑞祥，等：一种低毒快干型镀锌喷漆

30 d，测试产品的储存稳定性，使用前摇晃喷漆至料液 比较低，所以国产片状锌粉是更为适合的的选择。
均匀(并记录需摇匀时间)，喷板，测试性能和观察漆膜
2.3 溶剂的选择
效果（表 2）。
表 2 树脂类型对漆膜性能的影响 溶剂的选择和配比对镀锌喷漆的表干、 实干、漆
树脂品种
项目 膜外观和涂层的机械性能具有较大影响。 溶剂的组分
热塑性丙烯酸树脂 石油树脂 混合树脂
和浓度影响混合溶剂的溶解能力、环保性以及气雾漆
光泽/% 4~5 8~9 9~11
所需成本，涂料中溶剂需要完全溶解树脂，但不能过
硬度 HB B H
[5]
分溶胀底材，影响漆膜外观的光滑性 ，几种混合溶剂
附着力/级 2 2 1
对漆膜性能的影响情况见表 4。
耐冲击/cm 40 35 50
表 4 稀释剂对漆膜性能的影响
摇匀时间/s 30 40 15
溶剂
喷出效果 一般 较差 优良
项目 甲苯+二甲苯+ 甲苯+二甲苯+
甲苯+二甲苯
石油醚 环己烷
由表 2 可看出，普通的丙烯酸树脂所制漆料各方
光泽 10~11 8~9 11~12
面性较差，混合树脂(苯乙烯与丙烯酸的共聚树脂，触
表干/min 10 12 8
变型苯乙烯与丙烯酸酯的共聚树脂) 所得喷漆各方面
漆膜效果 良好 较差 良好
性能最好。 触变型苯乙烯与丙烯酸酯的共聚树脂本身
毒性 较大 较低 较低
具有很好的触变性，所制喷漆树脂固含降低，锌粉固
含量高，遮盖力好；大的分子 长链 ，湿 膜表 面流 动 性 由表 4 可知，采用甲苯与二甲苯混合溶剂作稀释
好，漆膜光滑致密；两种树脂固化时交联密度大，漆膜 剂，所得漆膜性能良好，但由于甲苯与二甲苯都具有
硬度、耐冲击性大大增加；表面基团活性高，易与基材 较强的毒性,且气味较大，故采用毒性较低的石油醚和
产生氢键作用，附着力好。 环己烷分别取代一部分混合溶剂。 通过实验得知，相

对于石油醚，环己烷对触变性苯乙烯/丙烯酸树脂溶解
2.2 锌粉的选择
性更快，漆膜效果更好。 同时，环己烷的挥发速率大于
锌粉作为防腐防锈功能性材料， 具有独特的物 二甲苯，对漆膜的干燥速率有一定的提高，使用环己
理、化学效应，按粒子结构组成一般分为片状和球状 烷所得料液毒性较低，符合我国对环保方面的要求。
两种。 片状锌粉是一种鳞片状结构的金属粉末，具有
2.4 锌粉含量的选择
径厚比大，遮盖和屏蔽性能好的优点；球状锌粉是一
种在结构上近似圆球状的粉末，其中在涂料中应用较 作为一种防腐修补类喷漆，喷漆漆膜中的锌粉含
多的是粒度较小的超细锌粉，高性能的超细锌粉的应 量对其防腐效果有着极大的影响，同时需考虑到料液
[4]
用可节省资源，提高资源利用率 。 的稳定性及漆膜的物理性能，通过对配方进行设计调
表 3 锌粉对漆膜性能的影响 整，制备不同干膜锌含量的喷漆，喷制铁板，漆膜厚度
锌粉品种
项目 控制在 40 μm 左右，完全干燥 24 h 后，测试漆膜的耐
国产球状锌粉 进口片状锌粉 国产片状锌粉
盐雾等性能（见表 5）。
哑光中灰色、金 银白色、有金属 银白色、有金属
外观 表 5 锌粉含量对喷漆的影响
属感差 质感 质感
干膜锌含量，w/%
项目
硬度 HB HB HB
70 80 90
附着力/级 1 1 1
附着力/级 1 1 2
耐冲击/cm 50 50 50
摇匀时间/s 15 15 20
耐盐雾/h 400 500 500
由表 3 可以看出片状锌粉相对球状锌粉金属质感
漆膜效果 良好 良好 一般
强，不易沉淀，产品稳定性好；进口片状锌粉与国产片
状锌粉各方面性能基本相同，但进口锌粉售价高，性价 （下转第 40 页）

32 涂层技术 COATING TECHNOLOGY
