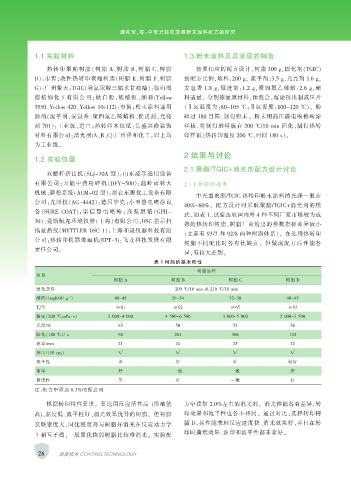

Page 42 - 涂层与防护2020-03完整版

潘帅军，等：中低光转印效果粉末涂料配方的研究

1.1 实验材料 1.3 粉末涂料及其涂层的制备
热转 印聚 酯 树脂 （树脂 A、树 脂 B、树 脂 C、树 脂 按照相应的配方设计，树脂 300 g，固化剂（TGIC）
D）：市售；改性热转印聚酯树脂（树脂 E、树脂 F、树脂 按配方比例，填料：200 g， 流平剂：3.5 g，光亮剂 1.6 g，
G）：广州擎天；TGIC（异氰尿酸三缩水甘油酯）：鞍山润 安息香 1.8 g，促进剂：1.2 g，聚四氟乙烯蜡：2.6 g，颜
德 精细 化工 有 限公 司 ；钛 白 粉，硫 酸 钡 ，颜 料(Yellow 料适量。 分别称量原材料，预混合，熔融挤出制成压片
3950、Yellow 420、Yellow 10c112)：市售；粉末涂料通用 （Ⅰ区温度为：80~105 ℃；Ⅱ区温度：100~120 ℃）。 粉
助剂（流平剂、安息香、聚四氟乙烯蜡粉、促进剂、光亮 碎过 180 目筛，制得粉末。 粉末用高压静电喷枪喷涂

剂 701）：工业级，进口；热转印木纹纸：长盛兴隆装饰 样板，将制得的样板在 200 ℃/10 min 固化，制得热转
材料有限公司；消光剂(A、B、C):广州泽和化工。以上均 印样板（热转印温度 200 ℃，时间 180 s）。
为工业级。
2 结果与讨论
1.2 实验仪器
2.1 聚酯/TGIC+消光剂配方设计讨论
双螺杆挤出机（SLJ-30A 型）：山东凌宇通用设备
有限公司；万能中药粉碎机（DFY-500）：温岭市林大 2.1.1 树脂的选用
机械；磨粉系统（ACM-02 型）：烟台东源化工设备有限
中光型聚酯/TGIC 热转印粉末涂料的光泽一般在
公司；光泽仪（AG-4442）：德国毕克；小型静电喷涂设
40%~60%， 配方设计时采取聚酯/TGIC+消光剂的模
备 （SURE COAT）： 诺 信 静 电 喷 枪 ； 高 温 烘 箱 （GPH-
式。如表 1。试验选取国内外 4 种不同厂家市场较为成
30）：爱斯佩克环境仪器（上海）有限公司；DSC 差示扫
熟的热转印树脂，树脂厂商给出的参数指标差异较小
描量热仪（METTLER DSC 1）：上海和晟仪器科技有限
（主要有 93/7 和 92/8 两种树脂体系）， 在选用热转印
公司；热转印机器烫画机(EPT-3)：飞龙科技发展有限
树脂不同配比时各有优缺点， 但做成配方后性能各
责任公司。
异，有较大差别。
表 1 树脂的基本特性
树脂品种
项目
树脂 A 树脂 B 树脂 C 树脂 D
固化条件 200 ℃/10 min 或 210 ℃/10 min
-1
酸值/（mgKOH.g ） 40~45 29~34 32~38 40~45
T g/℃ ≥61 ≥62 ≥65 ≥63
黏度（200 ℃,mPa · s） 2 000~4 000 4 500~6 500 3 000~5 000 2 000~3 500
光泽/% 65 50 53 56
胶化（180 ℃）/ s 94 261 306 124
流动/mm 21 24 25 22
冲击/（50 cm） √ √ √ √
流平性 差 好 好 较好
油印 好 一般 一般 好
撕纸性 差 好 一般 好
注：配方中添加 0.3%的促进剂

根据转印特性要求， 要选用反应活性高 (即酸值 方中添加 2.0%左右的消光剂， 消光性能各有差异，转
高)、黏度低、流平性好、消光效果优异的树脂。 但树脂 印效果和流平性也各不相同。 通过对比，选择转印树

交联密度大、固化程度高与树脂好消光在反应动力学 脂 D，其性能兼顾反应速度快、消光效果好，并且在转
印时撕纸效果、油印和流平性都非常好。
上相互矛盾，一般固化快的树脂比较难消光。 实验配

26 涂层技术 COATING TECHNOLOGY
