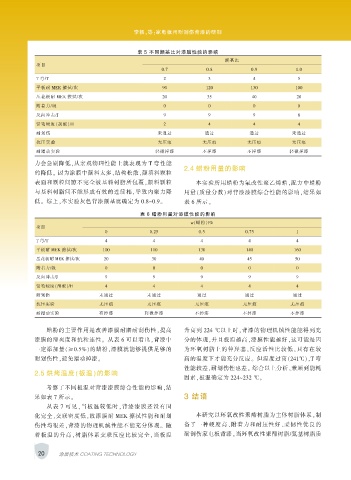

Page 32 - 《涂层与防护》2020年第2期

李扬，等：家电板用耐刮伤背漆的研制

表 5 不同颜基比对漆膜性能的影响
颜基比
项目
0.7 0.8 0.9 1.0
T 弯/T 2 3 4 5
平板耐 MEK 擦拭/次 90 120 130 100
压花板耐 MEK 擦拭/次 20 35 40 20
附着力/级 0 0 0 0
反向冲击/J 9 9 9 8
铅笔硬度（刮破）/H 2 4 4 4
耐划伤 未通过 通过 通过 未通过
抗压实验 无压痕 无压痕 无压痕 无压痕
耐蹭动实验 轻微掉漆 不掉漆 不掉漆 轻微掉漆

力会急剧降低，从宏观物理性能上就表现为 T 弯性能
2.4 蜡粉用量的影响
的降低。 因为涂膜中颜料太多，结构松散，颜填料颗粒
表面和颗粒间隙不完全被基料树脂所包覆，颜料颗粒 本实验所用蜡粉为氟改性聚乙烯蜡，配方中蜡粉
与基料树脂间不能形成有效的连续相，导致内聚力降 用量（质量分数）对背漆漆膜综合性能的影响，结果如
低。 综上，本实验灰色背漆颜基比确定为 0.8~0.9。 表 6 所示。

表 6 蜡粉用量对漆膜性能的影响
w（蜡粉）/%
项目
0 0.25 0.5 0.75 1
T 弯/T 4 4 4 4 4
平板耐 MEK 擦拭/次 100 110 130 140 160
压花板耐 MEK 擦拭/次 20 30 40 45 50
附着力/级 0 0 0 0 0
反向冲击/J 9 9 9 9 9
铅笔硬度（刮破）/H 4 4 4 4 4
耐划伤 未通过 未通过 通过 通过 通过
抗压实验 无压痕 无压痕 无压痕 无压痕 无压痕
耐蹭动实验 有掉漆 轻微掉漆 不掉漆 不掉漆 不掉漆

蜡粉的主要作用是改善漆膜耐磨耐刮伤性，提高 升高到 224 ℃以上时，背漆的物理机械性能能得到充
漆膜的滑爽度和抗粘连性。 从表 6 可以看出，背漆中 分的体现，并且板温越高，漆膜性能越好，这可能是因
一定添加量（≥0.5%）的蜡粉，漆膜就能够提供足够的 为环氧树脂上的仲羟基，反应活性比较低，只有在较

耐划伤性，避免蹭动掉漆。 高的温度下才能充分反应。 但温度过高（241℃），T 弯
性能较差，耐划伤性也差。 综合以上分析，兼顾到能耗
2.5 烘烤温度（板温）的影响
因素，板温确定为 224~232 ℃。
考察了不同板温对背漆漆膜综合性能的影响，结
果如表 7 所示。 3 结语
从表 7 可见，当板温较低时，背漆漆膜还没有固
化完全，交联密度低，故漆膜耐 MEK 擦拭性能和耐划 本研究以环氧改性聚酯树脂为主体树脂体系，制
伤性均很差，背漆的物理机械性能不能充分体现。 随 备了一种硬度高、附着力和耐压性好、柔韧性优良的
着板温的升高，树脂体系交联反应比较完全，当板温 耐刮伤家电板背漆。当环氧改性聚酯树脂/氮基树脂质

20 涂层技术 COATING TECHNOLOGY
