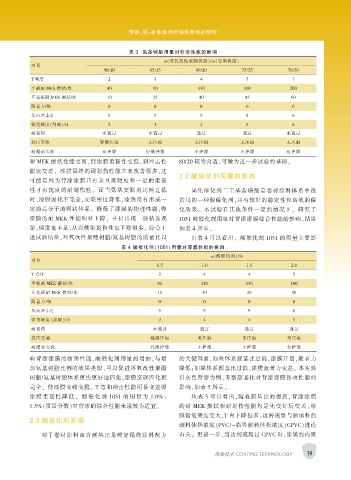

Page 31 - 《涂层与防护》2020年第2期

李扬，等：家电板用耐刮伤背漆的研制

表 3 氨基树脂用量对背漆性能的影响
m（环氧改性聚酯树脂）/m（氨基树脂）
项目
90/10 85/15 80/20 75/25 70/30
T 弯/T 2 3 4 5 7
平板耐 MEK 擦拭/次 40 90 130 160 200
压花板耐 MEK 擦拭/次 10 25 40 45 60
附着力/级 0 0 0 0 0
反向冲击/J 9 9 9 8 6
铅笔硬度（刮破）/H 2 3 4 5 6
耐划伤 未通过 未通过 通过 通过 未通过
抗压实验 轻微压痕 无压痕 无压痕 无压痕 无压痕
耐蹭动实验 有掉漆 轻微掉漆 不掉漆 不掉漆 有掉漆
耐 MEK 擦拭性能变高，但漆膜柔韧性变低，耐冲击性 80/20 较为合适，可做为进一步试验的基础。
能也变差， 漆膜最终的耐划伤性能并未改善很多，这
2.2 酸催化剂用量的影响
可能是因为背漆漆膜只有兼具高硬度和一定的柔韧
性才有优良的耐划伤性。 而当氨基交联剂比例过低 固化催化剂二壬基萘磺酸是卷材涂料体系中最
时，漆膜固化不完全，交联密度降低，漆膜没有形成一 常用的一种酸催化剂，具有较好的稳定性和高效的催
定的高分子的网状体系， 降低了漆膜的物理性能，即 化效果。 本试验在其他条件一定的情况下， 研究了
漆膜的耐 MEK 性能明显下降， 并且出现一些粘连现 1051 酸催化剂用量对背漆漆膜综合性能的影响，结果
象，硬度也不足，从而使耐划伤性也下降很多。 综合上 如表 4 所示。
述试验结果，环氧改性聚酯树脂/氮基树脂的质量比以 由表 4 可以看出， 酸催化剂 1051 的用量主要影

表 4 酸催化剂（1051）用量对漆膜性能的影响
w（酸催化剂）/%
项目
0.5 1.0 1.5 2.0
T 弯/T 2 4 4 5
平板耐 MEK 擦拭/次 80 110 130 160
压花板耐 MEK 擦拭/次 15 30 40 50
附着力/级 0 0 0 0
反向冲击/J 9 9 9 8
铅笔硬度（刮破）/H 2 4 4 5
耐划伤 未通过 通过 通过 通过
抗压实验 轻微压痕 无压痕 无压痕 无压痕
耐蹭动实验 轻微掉漆 不掉漆 不掉漆 有掉漆

响背漆漆膜的物理性能，酸催化剂用量的增加，与增 的关键因素，如果体系颜基比过高，漆膜开裂，附着力
加氨基树脂比例的效果类似，可以促进环氧改性聚酯 降低；如果体系颜基比过低，漆膜遮盖力变差。 本实验
树脂/氮基树脂体系更快更好地固化，漆膜交联固化更 以灰色背漆为例，考察颜基比对背漆漆膜各项性能的
完全， 使漆膜变硬变脆， T 弯和冲击性能明显变差即 影响，如表 5 所示。
漆 膜 柔 韧 性 降 低 。 酸 催 化 剂 1051 的 用 量 为 1.0%~ 从表 5 可以看出，随着颜基比的提高，背漆漆膜
1.5%（质量分数）对背漆的综合性能来说较为适宜。 的耐 MEK 擦拭和耐划伤性能均是先变好后变差，漆
膜铅笔硬度变大，T 弯下降很多。这种现象与颜填料的
2.3 颜基比的影响
颜料体积浓度（PVC）-临界颜料体积浓度（CPVC）理论
对于卷材涂料而言颜基比是确定最终涂料配方 有关。 更进一步，当达到或超过 CPVC 时，涂膜的内聚

19
涂层技术 COATING TECHNOLOGY
