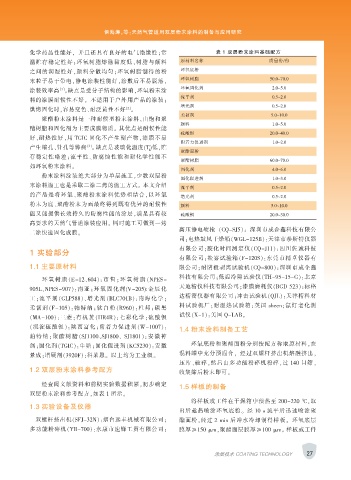

Page 43 - 《涂层与防护》2019年第7期

侯海涛，等：天然气管道用双层粉末涂料的制备与应用研究

化学药品性能好， 并且还具有良好的电气绝缘性；常 表 1 双层粉末涂料基础配方
温贮存稳定性好；环氧树脂熔融黏度低，树脂与颜料 原材料名称 质量份/份
之间的润湿性好，颜料分散均匀；环氧树脂制得的粉 环氧底粉
环氧树脂 50.0~70.0
末粒子易于带电，静电涂装性能好，涂敷后不易脱落，
环氧固化剂 2.0~5.0
［1］
涂装效率高 。缺点是受分子结构的影响，环氧粉末涂
流平剂 0.5~2.0
料的涂膜耐候性不好， 不适用于户外用产品的涂装；
增光剂 0.5~2.0
［2］
烘烤固化时，容易变色、耐泛黄性不好 。
柔韧剂 5.0~10.0
聚酯粉末涂料是一种耐候型粉末涂料，由饱和聚
颜料 1.0~5.0
酯树脂和固化剂为主要成膜物质。 其优点是耐候性能
硫酸钡 20.0~40.0
好，耐热性好，用 TGIC 固化不产生副产物，漆膜不易
附着力促进剂 1.0~2.0
产生缩孔、针孔等弊病 。 缺点是玻璃化温度(T g)低，贮
［3］
聚酯面粉
存稳定性略差；流平性、防腐蚀性能和耐化学性能不
聚酯树脂 60.0~70.0
如环氧粉末涂料。
固化剂 4.0~6.0
粉末涂料涂装绝大部分为单层施工，少数双层粉
固化促进剂 1.0~3.0
末涂料施工也是采取二涂二烤的施工方式。 本文介绍 流平剂 0.5~2.0
的产品是将环氧、聚酯粉末涂料优势相结合，以环氧 增光剂 0.5~2.0
粉末为底、聚酯粉末为面最终得到既有优异的耐候性 颜料 5.0~10.0
能又能提供长效持久的防腐性能的涂层，满足具有较 硫酸钡 20.0~30.0
高要求的天然气管道涂装应用。 同时施工可做到一烤
高压静电喷枪 （CQ-SJ5）： 深圳市成企鑫科技有限公
二涂快速固化成膜。
司；电热鼓风干燥箱（WGL-125B）：天津市泰斯特仪器
有限公司；胶化时间测定仪（CQ-J11）：四川佐诚科技
1 实验部分
有限公司；盐雾试验箱（F-120S）：东莞市精卓仪器有
1.1 主要原材料 限公司；耐阴极剥离试验机（CQ-800）：深圳市成企鑫
科技有限公司；低温冷阱试验仪（TH-95-15-G）：北京
环 氧 树 脂 （E-12、604）：市 售 ；环 氧 树 脂 （NPES-
天地精仪科技有限公司；漆膜磨耗仪（BGD 523）：标格
905L、NPES-907）：南亚 ；环氧 固 化剂(V-205):金 辰 化
达精密仪器有限公司；冲击试验机（QJL）：天津精科材
工；流平剂（GLP588）、增光剂（BLC701B）：南海 化 学；
料试验机厂；耐湿热试验箱：英国 sheen；氙灯老化测
柔韧剂（F-105）：帕 特纳 ；钛白 粉 （R960）：杜邦 ；碳黑
试仪（X-1）：美国 Q-LAB。
（MA-100）：三菱；有机黄（HR4R）：七彩化学；硫酸钡
（沉淀硫酸钡）：陕西富化；附着力促进剂（W-1007）：
1.4 粉末涂料制备工艺
帕 特 纳 ；聚 酯 树 脂 （SJ1100、SJ1800、 SJ1801）：安 徽 神
剑；固化剂（TGIC）：牛塘；固化促进剂（KC5230）：安徽 环氧底粉和聚酯面粉分别按配方称取原材料，在
混料罐中充分预混合， 经过双螺杆挤出机熔融挤出，
景成；增硬剂（3920F）：科莱恩。 以上均为工业级。
压片、破碎，然后由多功能粉碎机粉碎，过 140 目筛，
1.2 双层粉末涂料参考配方
收集筛后粉末即可。
经查阅文献资料和前期实验数据积累，初步确定
1.5 样板的制备
双层粉末涂料参考配方，如表 1 所示。
将样板或工件在干燥箱中预热至 200~220 ℃，取
1.3 实验设备及仪器
出后趁热喷涂环氧底粉。 经 10 s 流平后迅速喷涂聚
双螺杆挤出机（SFJ-32N）：烟台远丰机械有限公司； 酯面粉，经过 2 min 后冲水冷却制得样板。 环氧底层
多功能粉碎机（YB-700）：永康市速锋工贸有限公司； 膜厚≥150 μm，聚酯面层膜厚≥100 μm。 样板或工件

27
涂层技术 COATING TECHNOLOGY
