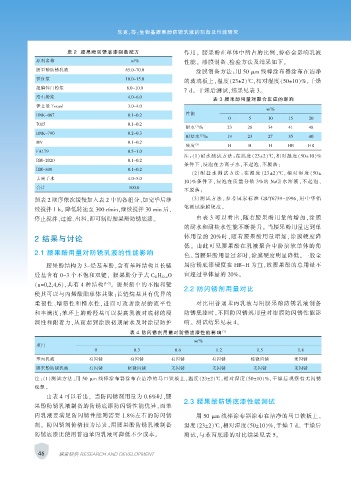

Page 66 - 涂层与防护2019-01

朱克，等：生物基腰果酚防锈乳液的制备及性能研究

表 2 腰果酚防锈底漆制备配方 作用。 腰果酚在单体中所占的比例，势必会影响乳液
原料名称 w/% 性能。 漆膜制备、检验方法及结果如下。
腰果酚防锈乳液 65.0~70.0 涂膜制备方法：用 50 μm 线棒涂布器涂布在洁净
铁红浆 10.0~15.0
的玻璃板上，温度（23±2）℃，相对湿度（50±10）%，干燥
超磷锌白粉浆 8.0~10.0
7 d。 干燥后测试，结果见表 3。
滑石粉浆 4.0~6.0
表 3 腰果酚用量对聚合反应的影响
伊士曼 Texanl 3.0~4.0
w/%
BNK-067 0.1~0.2 性能
0 5 10 15 20
7015 0.1~0.2
（1）
耐水 /h 23 28 34 41 48
BNK-790 0.2~0.3
（2）
耐盐水 /h 19 23 27 35 40
MV 0.1~0.2
硬度 （3） H H H HB HB
FA179 0.5~1.0
注：（1）耐水测试方法：在温度（23±2）℃，相对湿度（50±10）%
RM-2020 0.1~0.2
条件下，浸泡在去离子水，不起泡、不脱落；
RM-800 0.1~0.2
（2） 耐 盐 水 测 试 方 法 ： 在 温 度 （23±2）℃ ， 相 对 湿 度 （50±
去离子水 4.0~5.0
10）%条 件 下 ，浸 泡 在 质 量 分 数 3%的 NaCl 水 溶 液 ，不 起 泡 、
合计 100.0
不脱落；
照表 2 顺序依次缓慢加入表 2 中的各组分，加完毕后继 （3）测 试 方 法 ，参 考 国 家 标 准 GB/T6739-1996，用 中 华 铅
笔测试涂膜硬度。
续搅拌 1 h。 降低转速至 300 r/min，继续搅拌 30 min 后，
停止搅拌，过滤、出料，即可制得腰果酚防锈底漆。 由表 3 可以看出，随着腰果酚用量的增加，涂膜
的耐水和耐盐水性能不断提升。 当腰果酚用量达到单
2 结果与讨论 体用量的 20%时，随着腰果酚用量增加，涂膜硬度降
低。 由此可见腰果酚在乳液聚合中扮演软单体的角
2.1 腰果酚用量对防锈乳液的性能影响
色。 当腰果酚用量过多时，涂膜硬度明显降低。 一般金
腰果酚结构为 3-烃基苯酚，含有苯环结构且长链 属防锈底漆硬度在 HB~H 为宜，故腰果酚的总用量不
烃基含有 0~3 个不饱和双键， 腰果酚分子式 C 21H 32-nO 宜超过单体量的 20%。
（n=0,2,4,6），共有 4 种结构 [4-7] 。 腰果酚中的不饱和键
2.2 防闪锈剂用量对比
使其可以与丙烯酸酯单体共聚；长链烷基具有优异的
柔韧性、增塑性和憎水性，进而可改善涂层的流平性 对比用普通苯丙乳液与用腰果酚防锈乳液制备
和丰满度；苯环上的酚羟基可以提高乳液对底材的浸 防锈底漆时，不同防闪锈剂用量对漆膜防闪锈性能影
润性和附着力，从而起到涂膜初期耐水及对涂层防护 响。 测试结果见表 4。
表 4 防闪锈剂用量对防锈底漆性能影响 （1）
w/%
项目
0 0.3 0.6 1.2 1.5 1.8
苯丙乳液 有闪锈 有闪锈 有闪锈 有闪锈 轻微闪锈 无闪锈
腰果酚防锈乳液 有闪锈 轻微闪锈 无闪锈 无闪锈 无闪锈 无闪锈
注：（1）测试方法：用 50 μm 线棒涂布器涂布在洁净的马口铁板上，温度（23±2）℃，相对湿度（50±10）%，干燥后观察有无闪锈
现象。
由表 4 可以看出， 当防闪锈剂用量为 0.6%时，腰
2.3 腰果酚防锈底漆性能测试
果酚防锈乳液制备的防锈底漆防闪锈性能优异，而苯
丙乳液要满足防闪锈性能则需要 1.8%左右的防闪锈 用 50 μm 线棒涂布器涂布在洁净的马口铁板上，
剂。 防闪锈剂价格较为昂贵，用腰果酚防锈乳液制备 温度（23±2）℃，相对湿度（50±10）%，干燥 7 d。 干燥后
防锈底漆比使用普通苯丙乳液可降低不少成本。 测试，与苯丙底漆的对比结果见表 5。

46 探索研究 RESEARCH AND DEVELOPMENT
