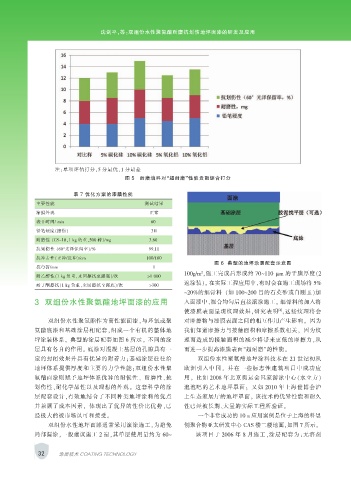

Page 48 - 涂层与防护2019-01
P. 48
沈剑平，等：双组份水性聚氨酯耐磨抗划伤地坪面漆的研发及应用
注：单项评估打分，5 分最优，1 分最差
图 5 耐磨填料对“超耐磨”性能贡献综合打分
表 7 优化方案的漆膜性能
主要性能 测试结果
涂膜外观 正常
表干时间/ min 60
铅笔硬度（擦伤） 3H
耐磨性 （CS-10，1 kg 负重，500 转）/mg 3.60
抗划伤性 （60°光泽保留率）/% 99.11
抗冲击性（正冲/反冲）/cm 100/100
图 6 典型的地坪涂层配套示意图
抗弯折/mm 1
2
100g/m ，施工完成后形成约 70～110 μm 的干膜厚度（2
耐乙醇性（1 kg 负重，来回擦拭至露底）/次 >1 000
遍涂装）。 在实际工程应用中，有时会在施工现场将 5%
耐丁酮擦拭（1 kg 负重，来回擦拭至露底）/次 >300
~20%的细骨料 （如 100~200 目的石英砂或白刚玉）加
3 双组份水性聚氨酯地坪面漆的应用 入面漆中，混合均匀后直接滚涂施工。 细骨料的加入将
[4]
使漆膜表面呈现纹理效果，研究表明 ，这些纹理将会
双组份水性聚氨酯作为高性能面漆，与环氧或聚 对摩擦物与漆膜表面之间的相互作用产生影响。 因为
氨酯底漆和基础涂层相配套，组成一个有机的整体地 我们知道摩擦力与接触面积和摩擦系数相关， 因为纹
坪涂装体系。 典型的涂层配套如图 6 所示。 不同的涂 理而造成的接触面积的减少将带来更低的摩擦力，从
层具有各自的作用。 底涂对混凝土基层的孔隙具有一 而进一步提高漆膜表面“超耐磨”的性能。
定的封闭效果并具有优异的附着力；基础涂层往往给 双组份水性聚氨酯地坪涂料技术在 21 世纪初从
地坪体系提供厚度和主要的力学性能；双组份水性聚 欧洲引入中国， 并在一些标志性建筑项目中成功应
氨酯面涂则赋予地坪体系优异的耐候性、 耐磨性、抗 用。 比如 2008 年北京奥运会国家游泳中心（水立方）
划伤性、耐化学品性以及理想的外观。 这套科学的涂 泡泡吧的艺术地坪罩面； 又如 2010 年上海世博会沪
层配套设计，有效地结合了不同种类地坪涂料的优点 上生态家展厅的地坪罩面。 该技术的优异性能和耐久
并兼顾了成本因素， 体现出了优异的性价比优势，已 性已经被长期、大量的实际工程所验证。
经极大的被市场认可和接受。 一个非常成功的 10 a 应用案例是位于上海的科思
双组份水性地坪面漆通常采用滚涂施工，为避免 创聚合物亚太研发中心 CAS 楼二楼地面，如图 7 所示。
局部漏涂，一般建议施工 2 遍，其单层使用量约为 60～ 该项目于 2006 年 8 月施工，涂层配套为：无溶剂
32 涂层技术 COATING TECHNOLOGY
