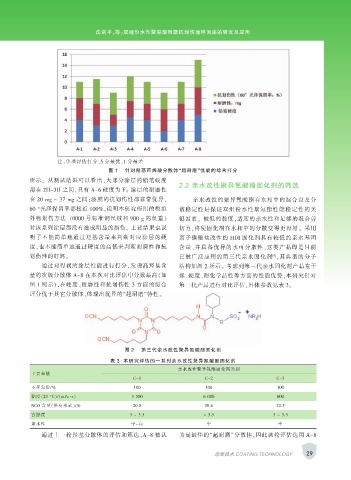

Page 45 - 涂层与防护2019-01

沈剑平，等：双组份水性聚氨酯耐磨抗划伤地坪面漆的研发及应用

注：单项评估打分，5 分最优，1 分最差
图 1 针对羟基丙烯酸分散体“超耐磨”性能的综合打分
所示。 从测试结果可以看出，大部分涂层的铅笔硬度
2.2 亲水改性聚异氰酸酯固化剂的筛选
都在 2H~3H 之间，只有 A-6 硬度为 F； 涂层的耐磨性
在 20 mg ~ 37 mg 之间；漆膜的抗划伤性都非常优异， 亲水改性的聚异氰酸酯在水相中的混合以及分
60 °光泽保留率都接近 100%，说明本研究所用的模拟 散稳定性是保证双组份水性聚氨酯性能稳定性的关
外物划伤方法 （0000 号标准钢丝绒和 900 g 的负重） 键因素。 较低的黏度，适度的亲水性和足够的混合剪
对该系列涂层都没有造成明显的损伤。 上述结果也说 切力，将使固化剂在水相中的分散变得更容易。 采用
明了不能简单地通过羟基含量来判断对应涂层的硬 离子磺酸盐改性的 HDI 固化剂具有较低的亲水基团
度，也不能简单地通过硬度的高低来判断耐磨性和抗 含量，并具备优异的水可分散性，这类产品即是目前

[6]
划伤性的好坏。 已被广泛应用的第三代亲水固化剂 ，其典型的分子
通过对得到的涂层性能进行打分，发现高羟基含 结构如图 2 所示。 考虑到第三代亲水固化剂产品在干
量的次级分散体 A-8 在本次对比评估中分数最高（如 燥、硬度、耐化学品性等方面的性能优势，本研究针对
图 1 所示），在硬度、耐磨性和抗划伤性 3 方面的综合 第三代产品进行对比评估，具体参数见表 3。
评分优于其它分散体，体现出优异的“超耐磨”特性。

图 2 第三代亲水改性聚异氰酸酯固化剂
表 3 本研究评估的一系列亲水改性聚异氰酸酯固化剂
亲水改性聚异氰酸固化剂类别
主要参数
C-1 C-2 C-3
不挥发份/% 100 100 100
黏度（23 °C）/（mPa · s） 3 500 6 000 600
NCO 含量（供应形式）/% 20.8 20.6 22.5
官能度 3 ~ 3.5 > 3.5 3 ~ 3.5
亲水性 中-高 中 中
通过上一轮羟基分散体的评估和筛选，A-8 被认 为是最佳的“超耐磨”分散体，因此该轮评估选用 A-8

涂层技术 COATING TECHNOLOGY 29
