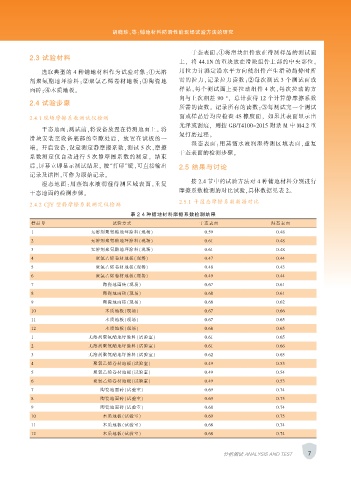

Page 19 - 涂层与防护2019-01

胡晓珍，等：铺地材料防滑性能现场试验方法的研究

干态表面：①将滑块组件放在待测样品的测试面
2.3 试验材料
上， 将 44.1N 的重块放在滑块组件上部的中央部位。
选取典型的 4 种铺地材料作为试验对象：①无溶 用拉力计测定沿水平方向使组件产生滑动趋势时所
剂聚氨酯地坪涂料；②聚氯乙烯卷材地板；③陶瓷地 需的拉力，记录拉力读数；②每次测试 3 个测试面或
面砖；④木质地板。 样品，每个测试面上要拉动组件 4 次，每次拉动的方
向与上次相差 90 °， 总计获得 12 个计算静摩擦系数
2.4 试验步骤
所需的读数。 记录所有的读数；③每测试完一个测试
2.4.1 现场摩擦系数测试仪检测 面或样品后均应检査 4S 橡胶面， 如果其表面显示出
光泽或刮痕， 则按 GB/T4100-2015 附录 M 中 M4.2 重
干态地面：测试前，将设备放置在待测地面上。 将
复打磨过程。
滑块安装至设备底部的空隙处后， 放置在试板的一
湿态表面：用蒸馏水液润湿待测区域表面，重复
端。 开启设备，设定测定静摩擦系数，测试 5 次，摩擦
干态表面的检测步骤。
系数测定仪自动进行 5 次静摩擦系数的测定， 结束
后，屏幕立即显示测试结果。 按“打印”键，可直接输出 2.5 结果与讨论
记录及谱图，可作为原始记录。
按 2.4 节中的试验方法对 4 种铺地材料分别进行
湿态地面：用蒸馏水液润湿待测区域表面，重复
摩擦系数检测的对比试验，具体数据见表 2。
干态地面的检测步骤。
2.5.1 干湿态摩擦系数数据对比
2.4.2 CJY 型静摩擦系数测定仪检测
表 2 4 种铺地材料摩擦系数检测结果
样品号 试验方式 干态表面 湿态表面
1 无溶剂聚氨酯地坪涂料（现场） 0.59 0.48
2 无溶剂聚氨酯地坪涂料（现场） 0.61 0.48
3 无溶剂聚氨酯地坪涂料（现场） 0.61 0.48
4 聚氯乙烯卷材地板（现场） 0.47 0.44
5 聚氯乙烯卷材地板（现场） 0.48 0.43
6 聚氯乙烯卷材地板（现场） 0.49 0.44
7 陶瓷地面砖（现场） 0.67 0.61
8 陶瓷地面砖（现场） 0.68 0.61
9 陶瓷地面砖（现场） 0.68 0.62
10 木质地板（现场） 0.67 0.66
11 木质地板（现场） 0.67 0.65
12 木质地板（现场） 0.68 0.65
1 无溶剂聚氨酯地坪涂料（试验室） 0.61 0.65
2 无溶剂聚氨酯地坪涂料（试验室） 0.61 0.66
3 无溶剂聚氨酯地坪涂料（试验室） 0.62 0.65
4 聚氯乙烯卷材地板（试验室） 0.49 0.53
5 聚氯乙烯卷材地板（试验室） 0.49 0.54
6 聚氯乙烯卷材地板（试验室） 0.49 0.53
7 陶瓷地面砖（试验室） 0.69 0.74
8 陶瓷地面砖（试验室） 0.69 0.75
9 陶瓷地面砖（试验室） 0.68 0.74
10 木质地板（试验室） 0.69 0.75
11 木质地板（试验室） 0.68 0.74
12 木质地板（试验室） 0.68 0.74

分析测试 ANALYSIS AND TEST 7
