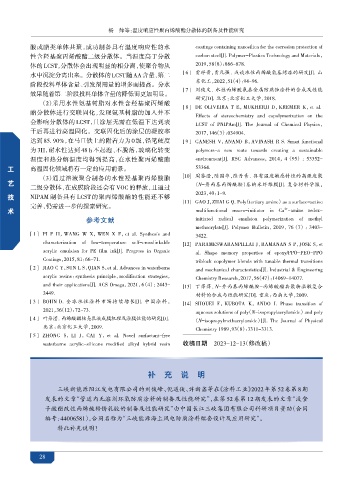

Page 44 - 涂料工业2024年第02期电子刊

杨 帅等：温度响应性聚丙烯酸酯分散体的制备及性能研究

酸或酯类单体共聚，成功制备具有温度响应性的水 coatings containing nanosilica for the corrosion protection of
性含羟基聚丙烯酸酯二级分散体。当温度高于分散 carbon steel[J]. Polymer-Plastics Technology and Materials，
体的 LCST，分散体会出现明显的相分离，使聚合物从 2019，58（8）：866-878.
[ 6 ] 贾祥贵，贾凡强 . 浅谈水性丙烯酸氨基烤漆的研发[J]. 山
水中沉淀分离出来。分散体的LCST随AA含量、第二
阶段投料单体含量、引发剂用量的增多而提高。分水 东化工，2022，51（4）：94-96.
[ 7 ] 刘俊文 . 水性丙烯酸氨基金属防腐蚀涂料的合成及性能
效果随着第二阶段投料单体含量的降低而更加明显。
研究[D]. 北京：北京化工大学，2018.
（2）采用水性氨基树脂对水性含羟基聚丙烯酸
[ 8 ] DE OLIVEIRA T E，MUKHERJI D，KREMER K，et al.
酯分散体进行交联固化，发现氨基树脂的加入并不
Effects of stereochemistry and copolymerization on the
会影响分散体的 LCST，且涂层无需在低温下达到表 LCST of PNIPAm[J]. The Journal of Chemical Physics，
干后再进行高温固化。交联固化后的涂层的凝胶率 2017，146（3）：034904.
达到 85. 90%，在马口铁上的附着力为 0 级，铅笔硬度 [ 9 ] GANESH V，ANAND B，AVINASH R S. Smart functional
为 3H，耐水性达到 48 h 不起泡、不脱落，玻璃化转变 polymers-a new route towards creating a sustainable
温度和热分解温度均得到提高，在水性聚丙烯酸酯 environment[J]. RSC Advances，2014，4（95）：53352-
探 工 工 高温固化领域将有一定的应用前景。 53364.
（3）通过溶液聚合制备的水性羟基聚丙烯酸酯 [10] 周鉴澄，陈国华，陈丹青 . 具有温度敏感特性的高强度聚
索
艺 （N-异丙基丙烯酰胺）基纳米纤维膜[J]. 复合材料学报，
艺
二级分散体，在成膜阶段还会有 VOC 的释放，且通过
2023，40：1-9.
开 技 技 NIPAM 制备具有 LCST 的聚丙烯酸酯的性能还不够
[11] GAO J，ZHAI G Q. Poly（tertiary amine）as a surface-active

完善，仍需进一步的探索研究。
发 术 术 multifunctional macro-initiator in Cu -amine redox-
2+
参考文献 initiated radical emulsion polymerization of methyl
methacrylate[J]. Polymer Bulletin，2019，76（7）：3403-
[ 1 ] PI P H，WANG W X，WEN X F，et al. Synthesis and
3422.
characterization of low-temperature self-crosslinkable
[12] PARAMESWARANPILLAI J，RAMANAN S P， JOSE S，et
acrylic emulsion for PE film ink[J]. Progress in Organic
al. Shape memory properties of epoxy/PPO-PEO-PPO
Coatings，2015，81：66-71.
triblock copolymer blends with tunable thermal transitions
e
[ 2 ] JIAO C Y，SUN L S，QIAN S，t al. Advances in waterborne
and mechanical characteristics[J]. Industrial & Engineering
acrylic resins：synthesis principle，modification strategies，
Chemistry Research，2017，56（47）：14069-14077.
and their applications[J]. ACS Omega，2021，6（4）：2443- [13] 丁萍萍 . N-异丙基丙烯酰胺-丙烯酸酯共聚物温敏复合
2449.
材料的合成与性能研究[D]. 重庆：西南大学，2009.
[ 3 ] BOHN D. 全球水性涂料市场持续增长[J]. 中国涂料，
[14] SHOUEI F，KUBOTA K，ANDO I. Phase transition of
2021，36（12）：72-73.

aqueous solutions of poly（N-isopropylacrylamide）and poly
[ 4 ] 叶丹滢. 丙烯酸酯核壳乳液成膜机理及涂膜性能的研究[D].
（N-isopropylmethacrylamide）[J]. The Journal of Physical
北京：北京化工大学，2009.
Chemistry 1989，93（8）：3311-3313.
[ 5 ] ZHONG S，LI J，CAI Y，et al. Novel surfactant-free
waterborne acrylic-silicone modified alkyd hybrid resin 收稿日期 2023-12-13（修改稿）
补 充 说 明

三峡新能源阳江发电有限公司的刘俊峰、倪道俊、许新鑫等在《涂料工业》2022年第 52卷第 8期
发表的文章“管道内无溶剂环氧防腐涂料的制备及性能研究”，在第 52 卷第 12 期发表的文章“没食
子酸酯改性丙烯酸转锈乳胶的制备及性能研究”由中国长江三峡集团有限公司科研项目资助（合同
编号：44006581），合同名称为“三峡能源海上风电防腐涂料配套设计及应用研究”。
特此补充说明！

28
