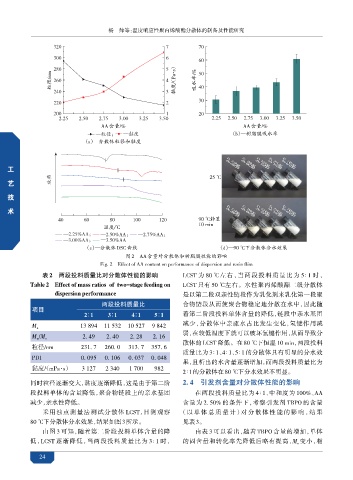

Page 40 - 涂料工业2024年第02期电子刊

杨 帅等：温度响应性聚丙烯酸酯分散体的制备及性能研究

粒径/nm （Pa·s） 吸水率/%

黏度/

AA含量/%
AA含量/%
? ? （b）—树脂膜吸水率
（a）—分散体粒径和黏度

探 工 工 2. 25% 2. 50% 2. 75% 3. 00% 3. 50%

艺
艺 25 ℃
索
开 技 技

发 术 术 2. 25% 2. 50% 2. 75% 3. 00% 3. 50%
90 ℃静置
10 min

温度/℃
? ? ?
? ?
（c）—分散体DSC曲线 （d）—90 ℃下分散体分水效果
图2 AA含量对分散体和树脂膜性能的影响
Fig. 2 Effect of AA content on performance of dispersion and resin flim
表2 两段投料质量比对分散体性能的影响 LCST 为 80 ℃左右，当两段投料质量比为 5∶1 时，
Table 2 Effect of mass ratios of two-stage feeding on LCST 只有 50 ℃左右。水性聚丙烯酸酯二级分散体
dispersion performance 是以第二段双亲性链段作为乳化剂来乳化第一段聚
两段投料质量比 合物链段从而使聚合物稳定地分散在水中，因此随
项目
2∶1 3∶1 4∶1 5∶1 着第二阶段投料单体含量的降低，链段中亲水基团
M 13 894 11 532 10 527 9 842 减少，分散体中亲疏水占比发生变化，氢键作用减
n
M /M 2. 49 2. 40 2. 28 2. 16 弱，在较低温度下就可以破坏氢键作用，从而导致分
w n
散体的 LCST 降低。在 80 ℃下恒温 10 min，两段投料
粒径/nm 231. 7 260. 0 313. 7 357. 6
质量比为 3∶1、4∶1、5∶1 的分散体具有明显的分水效
PDI 0. 095 0. 106 0. 037 0. 048
果，且析出的水含量逐渐增加，而两段投料质量比为
黏度/（mPa·s） 3 127 2 340 1 700 982
2∶1的分散体在80 ℃下分水效果不明显。
同时粒径逐渐变大，黏度逐渐降低，这是由于第二阶 2. 4 引发剂含量对分散体性能的影响
段投料单体的含量降低，聚合物链段上的亲水基团 在两段投料质量比为 4∶1、中和度为 100%、AA
减少，亲水性降低。 含量为 2. 50% 的条件下，考察引发剂 TBPO 的含量
采用浊点测量法测试分散体 LCST，目测观察 （以单体总质量计）对分散体性能的影响 ，结果
80 ℃下分散体分水效果，结果如图3所示。 见表3。
由图 3 可知，随着第二阶段投料单体含量的降 由表 3 可以看出，随着 TBPO 含量的增加，单体
低，LCST 逐渐降低，当两段投料质量比为 3∶1 时， 的固含量和转化率先降低后略有提高，M n 变小，相

24
