Page 29 - 2025水性涂料虚拟专辑

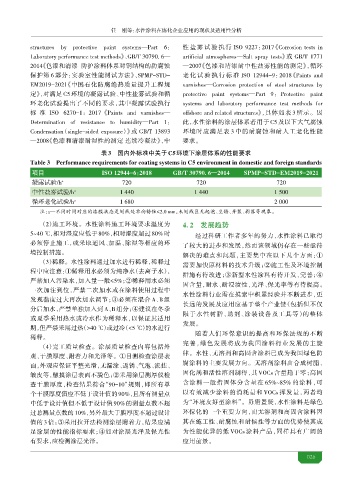

任 刚等：水性涂料在炼化企业应用的现状及适用性分析

structures by protective paint systems—Part 6： 性盐雾试验执行 ISO 9227：2017《Corrosion tests in
Laboratory performance test methods》、GB/T 30790. 6— artificial atmospheres—Salt spray tests》或 GB/T 1771
2014《色漆和清漆 防护涂料体系对钢结构的防腐蚀 —2007《色漆和清漆耐中性盐雾性能的测定》，循环

保护第 6 部分：实验室性能测试方法》、SPMP-STD- 老化试验执行标准 ISO 12944-9：2018《Paints and
EM2019-2021《中国石化防腐绝热质量提升工程规 varnishes—Corrosion protection of steel structures by
定》，对满足 C5 环境的凝露试验、中性盐雾试验和循 protective paint systems—Part 9：Protective paint
环老化试验提出了不同的要求，其中凝露试验执行 systems and laboratory performance test methods for
标准 ISO 6270-1：2017《Paints and varnishes— offshore and related structures》，具体如表 3 所示。因
Determination of resistance to humidity—Part 1： 此，水性涂料的涂层体系若用于 C5 及以下大气腐蚀
Condensation（single-sided exposure）》或 GB/T 13893 环境时应满足表 3 中的耐腐蚀和耐人工老化性能
—2008《色漆和清漆耐湿性的测定 连续冷凝法》，中 要求。
表3 国内外标准中关 C5环境下涂层体系的性能要求
Table 3 Performance requirements for coating systems in C5 environment in domestic and foreign standards

项目 ISO 12944-6：2018 GB/T 30790. 6—2014 SPMP-STD-EM2019-2021
凝露试验/h a 720 720 720
中性盐雾试验/h a 1 440 1 440 1 500
循环老化试验/h a 1 680 2 000
注：— 同 对应的漆膜 线 锈 ≤2.0 mm， 线 无 、生锈、 、 。
a
（2）施工环境。水性涂料施工环境要求温度为 4. 2 发展趋势
5~40 ℃，相对湿度应低于 80%，相对湿度超过 80% 时 经过科研工作者多年的努力，水性涂料已取得
必须停止施工，或采取通风、加温、除湿等相应的环 了较大的进步和发展，然而该领域仍存在一些 待
境控制措施。
解决的难点和问题，主要集中在以下几个方面：①
（3）稀释。水性涂料通过加水进行稀释，稀释过
需要加快原材料的技术升级；②施工性及环境控制
程中应注意：①稀释用水必须为纯净水（去离子水），
措施有待改进；③新型水性涂料有待开发、完善；④
严禁加入污染水，加入量一般≤5%；②稀释用水必须
固含量，耐水、耐浸渍性，光泽、保光率等有待提高。
一次加注到位，严禁二次加水或在涂料使用过程中
水性涂料行业需在摸索中积累经验并不断进步，更
发现黏度过大再次加水调节；③必须在混合 A、B 组
长远的发展及应用应基于整个产业链（包括但不仅
分后加水，严禁单独加入到 A、B 组分；④建议在冬季
限于水性树脂、助剂、涂装设备及工具等）的整体
或夏季采用热水或冷水作为稀释水，以保证其适用
发展。
期，但严禁采用过热（>40 ℃）或过冷（<5 ℃）的水进行
随着人们环保意识的提高和环保法规的不断
稀释。
完善，绿色发展将成为我国涂料行业发展的主旋
（4）完工质量检查。涂层质量检查内容包括外
律。水性、无溶剂和高固含涂料已成为我国绿色防
观、干膜厚度、附着力和光泽等。①目测检查涂层表
面，外观应保证平整光滑，无漏涂、 锈、气泡、流挂、 腐涂料的主要发展方向。无溶剂涂料由合成树脂、
皱皮等，触摸涂层表面不脱色；②采用涂层测厚仪检 固化剂和活性溶剂制得，其 VOCs 含量趋于零；高固
查干膜厚度，检查结果符合“90-10”规则，即所有单 含涂料一般指固体分含量在 65%~85% 的涂料，可
个干膜厚度值应不低于设计值的90%，且所有测量点 以有效减少涂料的消耗量和 VOCs 挥发量，两者均
中低于设计值但不低于设计值 90% 的测量点数不超 为“环境友好型涂料”。 置疑，水性涂料是绿色
过总测量点数的10%，另外最大干膜厚度不超过设计 环保化的一个重要方向，而无溶剂和高固含涂料因
值的 3 倍；③采用拉开法检测涂层附着力，结果应满 其在施工性、耐腐蚀和耐候性等方面的优势使其成
足涂层的性能指标要求；④如对涂层光泽及保光性 为性能优异的低 VOCs 涂料产品，同样具有广阔的
有要求，应检测涂层光泽。 应用前景。

0
