Page 46 - 2025年7月防腐蚀专辑

王 波等：基于改性氧化石墨烯/聚苯胺增强水性聚氨酯防腐涂层的制备及性能研究

面和少量被涂层包裹的颗粒，在 PDA/FGO/PANI 颗粒
和 WPU 之间无缝隙产生，这主要因为是 PDA 表面的

大量反应活性基团，在成膜过程中使 PDA 中的—NH 2
和—OH 与 WPU 中的端基—NCO 反应 ，从而使得
50 μm 50 μm
WPU 与 PDA/FGO/PANI 紧密结合。从 PFPWPU-4 的
（a）—FPWPU-2. 5涂层的表面 （b）—PFPWPU-4涂层的表面
断面 SEM 图中可以观察到少许 WPU 包裹的颗粒，并
且没有明显的孔洞产生，这些现象进一步证明了
PDA/FGO/PANI 和 WPU 之间具有良好的相容性 。
[12]
因此，采用 PDA 对填料 FGO/PANI 进行包裹，能够有
50 μm 50 μm 效地提高FGO/PANI与WPU之间的相容性。

（c）—FPWPU-2. 5涂层的断面 （d）—PFPWPU-4涂层的断面 2. 4 PFPWPU-X的防腐性能

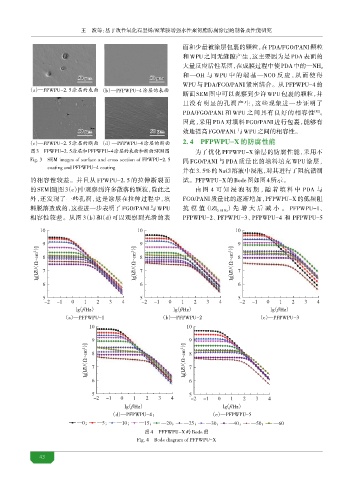

图3 FPWPU-2. 5涂层和PFPWPU-4涂层的表面和断面SEM图 为了优化 PFPWPU-X 涂层的防腐性能，采用不
Fig. 3 SEM images of surface and cross section of FPWPU-2. 5 同 FGO/PANI 与 PDA 质量比的填料填充 WPU 涂层，
coating and PFPWPU-4 coating
并在 3. 5% 的 NaCl溶液中浸泡，对其进行了阻抗谱测
的相容性较差。并且从 FPWPU-2. 5 的拉伸断裂面 试。PFPWPU-X的Bode图如图4所示。
的 SEM 图[图 3（c）中观察到许多散落的颗粒，除此之 由图 4 可知浸泡初期 ，随着填料中 PDA 与
]
外，还发现了一些孔洞，这是涂层在拉伸过程中，填 FGO/PANI 质量比的逐渐增加，PFPWPU-X 的低频阻

料脱落造成的，这些进一步表明了 FGO/PANI与 WPU 抗模值（|Z| ）先增大后减小 。 PFPWPU-1、
0. 01 Hz
相容性较差。从图 3（b）和（d）可以观察到光滑的表 PFPWPU-2、PFPWPU-3、PFPWPU-4 和 PFPWPU-5

MH ];] （Ω·cm 2 ） ] lg[|Z|/ MH ];] （Ω·cm 2 ） ] lg[|Z|/ MH ];] （Ω·cm 2 ） ] lg[|Z|/

lg（f/Hz）
lg（f/Hz）
lg（f/Hz）
MH G )[ MH G )[ MH G )[
（a）—PFPWPU-1 （b）—PFPWPU-2 （c）—PFPWPU-3

MH ];] （Ω·cm 2 ） ] lg[|Z|/ MH ];] （Ω·cm 2 ） ] lg[|Z|/

MH G )[ MH G )[
lg（f/Hz）
lg（f/Hz）
（d）—PFPWPU-4； （e）—PFPWPU-5

图4 PFPWPU-X的Bode图
Fig. 4 Bode diagram of PFPWPU-X

43
