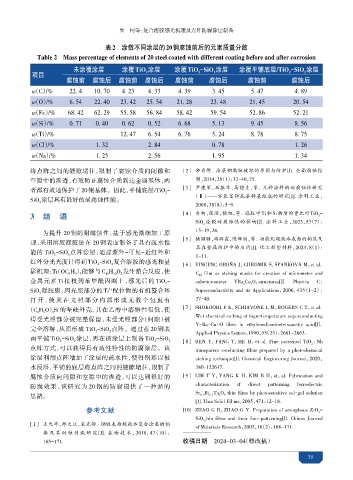

Page 41 - 2025年7月防腐蚀专辑

等：复合溶胶感光机理及点 防腐涂层制备

表2 涂 不同涂层的20 腐蚀前后的元素质量分数
Table 2 Mass percentage of elements of 20 steel coated with different coating before and after corrosion

涂 涂层 涂 TiO 涂层 涂 TiO -SiO 涂层 涂 层/TiO -SiO 涂层
项目 2 2 2 2 2
腐蚀前 腐蚀后 腐蚀前 腐蚀后 腐蚀前 腐蚀后 腐蚀前 腐蚀后

w（C）% 22. 4 10. 70 4. 23 4. 33 4. 39 3. 45 5. 47 4. 89
/
/
w（O）% 6. 54 22. 40 23. 42 25. 54 21. 28 23. 48 21. 45 20. 54
/
w（Fe）% 68. 42 62. 29 55. 58 56. 84 58. 42 59. 54 52. 86 52. 21
/
w（Si）% 0. 71 0. 40 0. 62 0. 52 6. 68 5. 13 9. 45 8. 56
w（Ti）% 12. 47 6. 54 6. 76 5. 24 8. 78 8. 75
/
/
w（Cl）% 1. 32 2. 84 0. 78 1. 26
/
w（Na）% 1. 25 2. 56 1. 95 1. 34
将点 之间的缝隙 住，限制了腐蚀介质向间隙和 [ 2 ] 余存 . 涂层钢腐蚀破 的原因与防护[J]. 全面腐蚀控
空隙中的渗透，有效防止腐蚀介质到达金属基体，两 制，2014，28（1）：32-40，75.
[ 3 ] 建军，石振华，马 生，等 . 几种涂料的耐腐蚀性研究
者都有效地保护了 20钢基体。因此，平 底层/TiO -
2
SiO 涂层具有最好的耐腐蚀性能。 （Ⅱ） ——环氧富锌底漆锌基组成的研究[J]. 涂料工业，
2
2008，38（8）：5-9.
3 结 语 [ 4 ] 柯，张 ，杨旭，等 . 溶胶中 Ti和 Si物质的量比对 TiO -
2
SiO 涂膜耐腐蚀性的影响[J]. 涂料工业，2023，53（7）：
2
为提升 20 钢的耐腐蚀性，基于感光微细加工原 13-19，26.
[ 5 ] 杨 ，冯辉 ，陈娜丽，等. 功能化超 水表面的构筑及
理，采用溶胶凝胶法在 20 钢表面制备了具有疏水性
其在金属防护中的应用[J]. 化工新型材料，2023，8（1）：
能的 TiO -SiO 点 涂层，通过紫外-可见-近红外和
2 2
1-11.
红外分光光度计得到 TiO -SiO 复合溶胶的感光和显
2 2
[ 6 ] VINCENC OBO A J，CHROMIK ， PANKOVÁ M，et al.
影机理：Ti（OC H）能够与 C H O 发生螯合反应，使
4 9 4 10 10 2 C film as etching masks for creation of micrometer and
60
金属元素 Ti 接枝到苯甲 丙酮上，感光后的 TiO - submicrometer YBa Cu O structures[J]. Physica C：
2 2 3 7
SiO 凝胶膜，因光照部分的 Ti 配位物的有机螯合环 Superconductivity and its Applications，2006，435（1-2）：
4+
2
打开 ，使其在光照部分内部形成无数个包裹有 37-40.
（C H O）Si 的坚硬外壳，其在乙醇中溶解性很低，使 [ 7 ] SHOKOOHI F K，SCHIAVONE L M，ROGERS C T，et al.
2 5 4
得受光照部分被完整保留，未受光照部分（间隙）被 Wet chemical etching of hign-temperature superconducting
Y-Ba-Cu-O films in ethylenediaminetetraacetic acid[J].
完全溶解，从而形成 TiO -SiO 点 。通过在 20 钢表
2 2
Applied Physics Letters，1990，55（25）：2661-2663.
面平 TiO -SiO 涂层，再在该涂层上制备 TiO -SiO
2 2 2 2 [ 8 ] REN Y，FANG T，HE H，et al. Fine patterned TiO ：Nb
2
点 方式，可以获得具有疏性特性的防腐涂层。该 transparent conducting films prepared by a photochemical
涂层利用点 增加了涂层的疏水性，使得钢难以被 etching technique[J]. Chemical Engineering Journal，2020，
水浸湿，平 的底层将点 之间的缝隙 住，限制了 380：122617.
腐蚀介质向间隙和空隙中的渗透，可以达到很好的 [ 9 ] LIM T Y，YANG K H，KIM B H，et，al. Fabrication and
防腐效果，该研究为 20 钢的防腐提供了一种新的 characterization of direct patterning ferroelectric
Sr Bi Ta O thin films by photosensitive sol-gel solution
思路。 0. 9 2. 1 2 9
[J]. Thin Solid Fil ms，2005，471：12-18.
参考文献 [10] ZHAO G R，ZHAO G Y. Preparation of amorphous ZrO -
2
SiO hin films and their fine-patterning[J]. Chines Journal
2 t
[ 1 ] 王 华，郑大江，宋光 . 钢铁表面超 水复合涂层的制
of Materials Research，2002，16（2）：168-171.
备及其耐蚀性能研究 [J]. 表面技术 ，2018，47（10）：
收稿日期 2024-03-04（修改稿）
165-171.
38
