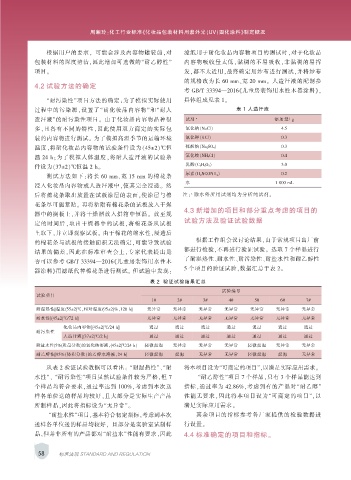

Page 78 - 涂层与防护2020-03完整版

周湘玲：化工行业标准《化妆品包装材料用紫外光（UV）固化涂料》制定概况

根据用户的要求， 可能会涉及内容物罐装前，对 滤纸用于耐化妆品内容物项目的测试时，对于化妆品
包装材料的深度清洁，因此增加可选做的“耐乙醇性” 内容物吸收量太低，黏稠的不易吸收，非黏稠的易挥
项目。 发，都不太适用，最终确定用纱布进行测试，并将纱布
的规格改为长 60 mm、宽 20 mm。 人造汗液的配制参
4.2 试验方法的确定
考 GB/T 33394—2016《儿童房装饰用水性木器涂料》，
“耐污染性”项目方法的确定：为了模拟实际使用 具体组成见表 1。
过程中的污染源，设置了“耐化妆品内容物”和“耐人 表 1 人造汗液
造汗液”的耐污染性项目。 由于化妆品内容物品种很 试剂 a 添加量/ g
多，且各有不同的特性，因此使用双方商定的实际包 氯化钠（NaCl） 4.5
装的内容物进行测试。 为了模拟高温季节的运输环境 氯化钾（KCl） 0.3
温度，将耐化妆品内容物的试验条件设为（45±2）℃恒 硫酸钠（Na 2SO 4 ） 0.3
温 24 h；为了模拟人体温度，将耐人造汗液的试验条 氯化铵（NH 4Cl） 0.4
乳酸（C 3H 6O 3 ） 3.0
件设为（37±2）℃恒温 2 h。
尿素（H 2NCONH 2 ） 0.2
测试方法如下：将长 60 mm、宽 15 mm 的棉花条
水 1 000 mL
浸入化妆品内容物或人造汗液中，使其完全浸透。 然
a
后将棉花条取出放置在试板涂层的表面，使涂层与棉 注： 除水外所用试剂均为分析纯试剂。
花条尽可能紧贴。 再将粘附有棉花条的试板放入干燥
4.3 新增加的项目和部分重点考虑的项目的
器中的搁板上，并将干燥器放入烘箱中恒温。 放至规
试验方法及验证试验数据
定的时间后，取出干燥器中的试板，将棉花条从试板
上取下，并立即观察试板。 由于棉花的缩水性，浸透后
根据工作组会议讨论结果，由于常规项目出厂前
的棉花条与试板的接触面积无法确定，可能导致试验
都进行检验，不再进行验证试验。 选取 7 个样品进行
结果的偏差，因此在标准审查会上，专家代表提出是
了耐湿热性、耐水性、耐污染性、耐盐水性和耐乙醇性
否可以参考 GB/T 33394—2016《儿童房装饰用水性木
5 个项目的验证试验，数据汇总于表 2。
器涂料》用滤纸代替棉花条进行测试。 但试验中发现：
表 2 验证试验结果汇总
试验编号
试验项目
1# 2# 3# 4# 5# 6# 7#
耐湿热性[温度(55±2)℃，相对湿度(95±2)%，120 h] 无异常 无异常 无异常 无异常 无异常 无异常 无异常
耐水性[(45±2)℃/72 h] 无异常 无异常 无异常 无异常 无异常 无异常 无异常
化妆品内容物[(45±2)℃/24 h] 通过 通过 通过 通过 通过 通过 通过
耐污染性
人造汗液[(37±2)℃/2 h] 通过 通过 通过 通过 通过 通过 通过
耐盐水性[5%(质量分数)的氯化钠溶液，(45±2)℃/24 h] 轻微起泡 无异常 无异常 无异常 轻微起泡 无异常 无异常
耐乙醇性[95%（体积分数）的乙醇水溶液，24 h] 轻微起泡 起泡 无异常 无异常 轻微起泡 起泡 无异常
从表 2 验证试验数据可以看出： “耐湿热性”、“耐 将本项目设为“可商定的项目”，以满足实际应用需求。
水性”、 “耐污染性”项目虽然试验条件较为严格，但 7 “耐乙醇性”项目 7 个样品，只有 3 个样品能达到

个样品均符合要求，通过率达到 100%，考虑到本次送 指标，通过率为 42.86%，考虑到有的产品对“耐乙醇”
样各单位送的样品均较好，且大部分是实际生产产品 性能无要求，因此将本项目设为“可商定的项目”，以
所制样品，因此将指标设为“无异常”。 满足实际应用需求。
“耐盐水性”项目，基本符合初定指标，考虑到本次 其余项目的指标参考各厂家提供的检验数据进
送样各单位送的样品均较好， 且部分是实验室试制样 行设置。
品，但并非所有的产品都对“耐盐水”性能有要求，因此 4.4 标准确定的项目和指标。

58 标准法规 STANDARD AND REGULATION
