Page 60 - 《涂层与防护》2019年第12期

刘佳琦，等：改性聚氨酯树脂涂料防腐性能的研究

合成的-NCO 封端预聚体的红外光谱中在 3 500 cm -1 1 450～1 440 cm 之内。 在 1 257.64 cm 、1 147.69 cm -1
-1
-1
处没有强而宽的吸收峰，只有密集的吸收峰，说明在 处有较为明显的特征吸收峰，而醚键 C-O 一般在 1 300
-1
-1
聚乙醇分子中的-OH 已经参加了反应。 TDI 的标准 ～1 150 cm 、1 140～1 030 cm 之间有两个特征吸收峰，
-1
-1
红外光 谱图 中在 3 030 cm -1 处 有-NCO 基 团强 烈 的 位于 1 257.64 cm 、1 147.69 cm 处的吸收峰就在这两
特征吸收峰， 但预聚体在 3 030 cm -1 处并没有明显 个范围之内。 由此可知，TDI-PEG 的-NCO 封端预聚体
的 吸 收 峰 ， 而 在 1 449.57 cm -1 处 有 较 明 显 的 吸 收 的合成是成功的。
峰，并且此吸收峰在异氰酸酯二聚体的特征吸收区间

透过率/%

波数/cm -1

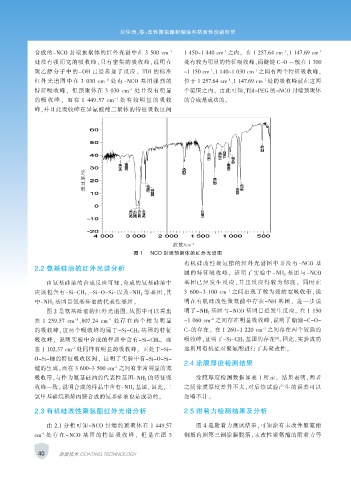

图 1 –NCO 封端预聚体的红外光谱图
有机硅改性聚氨酯的红外光谱图中并没 有-NCO 基
2.2 氨基硅油的红外光谱分析
团的特征吸收峰， 证明了实验中-NH 2 基团与-NCO
由氨基硅油的合成反应可知，合成的氨基硅油中 基团已经 发 生反 应，并 且 反应 得较 为 彻底 。 同时 在
-1
应该包含有-Si-CH 3 、-Si-O-Si-以及-NH 2 等基团，其 3 600～3 100 cm 之间出现了较为强的宽吸收带，说
中-NH 2 基团是氨基硅油的代表性基团。 明在有机硅改性聚氨酯中存在-NH 基团， 进一步说
图 2 是氨基硅油的红外光谱图。从图中可以看出 明了-NH 2 基团与-NCO 基团已经发生反应。 在 1 150
-1
-1
在 1 259.57 cm 、807.24 cm -1 处 存 在 两 个 较 为 明 显 ～1 060 cm 之间存在明显吸收峰，说明了酯键-C-O-
-1
的吸收峰，这两个吸收峰均属于-Si-CH 3 基团的特征 C-的存在。 在 1 260～1 220 cm 之间存在两个较强的
[4]
吸收峰， 说明实验中合成的样品中含有-Si-CH 3 。 而 吸收峰，证明了-Si-CH 3 基团的存在 。因此，实验成功
在 1 102.37 cm 处同样有明显的吸收峰， 正处于-Si- 地利用有机硅对聚氨酯进行了共聚改性。
-1
O-Si-键的特征吸收区间， 证明了实验中有-Si-O-Si-
2.4 涂膜厚度检测结果
-1
键的生成。而在 3 600～3 500 cm 之间有非常明显的宽
吸收带，与作为氨基硅油的代表性基团-NH 2 的特征吸 涂膜厚度检测数据如表 1 所示。 结果表明，两者
收峰一致。 说明合成的样品中含有-NH 2 基团。 因此，二 之间涂膜厚度差异不大，对后续试验产生的误差可以
氯甲基硅烷和烯丙胺合成的氨基硅油也是成功的。 忽略不计。

2.3 有机硅改性聚氨酯红外光谱分析 2.5 附着力检测结果及分析

由 2.1 分析可知-NCO 封端的预聚体在 1 449.57 图 4 是附着力测试结果，可知涂有未改性聚氨酯
-1
cm 处 存 在-NCO 基 团 的 特 征 吸 收 峰 ， 但 是 在 图 3 钢板内圈第三圈涂膜脱落，未改性聚氨酯的附着力等
40 涂层技术 COATING TECHNOLOGY
