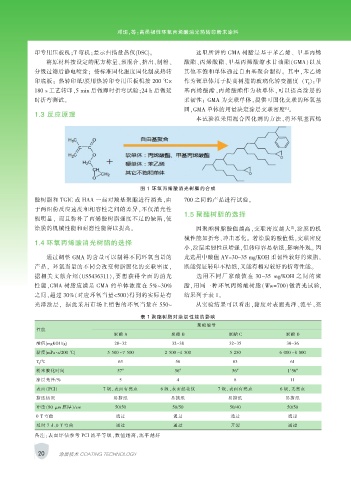

Page 32 - 涂层与防护1912-合

邓琨，等：高柔韧性环氧丙烯酸消光热转印粉末涂料

印专用压板机；T 弯机；差示扫描量热仪(DSC)。 这里所讲的 GMA 树脂是基于苯乙烯、 甲基丙烯
将原材料按设定的配方称量、预混合、挤出、制粉、 酸酯、丙烯酸酯、甲基丙烯酸缩水甘油酯（GMA）以及
分级过筛后静电喷涂； 按标准固化温度固化制成热转 其他不饱和单体通过自由基聚合制得。 其中，苯乙烯
印底板； 热转印纸/膜用热转印专用压板机按 200 ℃× 作为硬单体用于提高树脂的玻璃化转变温度 （T g ）；甲
180 s 工艺转印，5 min 后做即时折弯试验；24 h 后做延 基丙烯酸酯、丙烯酸酯作为软单体，可以提高涂层的
时折弯测试。 柔韧性； GMA 为交联单体，提供可固化交联的环氧基
团，GMA 单体的用量决定涂层交联密度 。
[1]
1.3 反应原理
本试验拟采用混合固化剂的方法，将环氧基丙烯

图 1 环氧丙烯酸消光树脂的合成
酸树脂和 TGIC 或 HAA 一起对羧基聚酯进行消光，由 700 之间的产品进行试验。
于两组份反应速度和相容性之间的差异，不仅消光性
1.5 聚酯树脂的选择
能明显， 而且弥补了丙烯酸树脂强度不足的缺陷，使
[2]
涂膜的机械性能和耐磨性能得以提高。 因聚酯树脂酸值越高，交联密度越大 ，涂膜的机
械性能如折弯、冲击恶化。 若涂膜的酸值低，交联密度
1.4 环氧丙烯酸消光树脂的选择
小，涂层柔韧性虽增强，但转印容易粘纸，影响外观。 因
通过调整 GMA 的含量可以制得不同环氧当量的 此选用中酸值 AV=30~35 mg/KOH 柔韧性较好的聚脂，
产品， 环氧当量的不同会改变树脂固化的交联密度， 既能保证转印不粘纸，又能有相对较好的折弯性能。
据相关文献介绍（US5436311），要想获得全面的消光 选用 不同 厂 家酸 值在 30~35 mg/KOH 之 间 的 聚
性能，GMA 树脂应满足 GMA 的单体浓度在 5%~30% 酯，用同一种环氧丙烯酸树脂（Ww=700）做消光试验,
之间，超过 30%（对应环氧当量＜500）得到的实际是有 结果列于表 1。
光泽涂层， 据此采用市场上销售的环氧当量在 550~ 从实验结果可以看出，黏度对表面光泽、流平、亮

表 1 聚酯树脂对涂层性能的影响
聚酯编号
性能
聚酯 A 聚酯 B 聚酯 C 聚酯 D
酸值(mgKOH/g) 28~32 32~38 32~35 30~36
黏度(mPa · s/200 ℃) 5 500 ~7 500 2 500 ~4 500 5 250 6 000 ~8 000
T g/℃ 63 58 63 61
粉末胶化时间 57″ 56″ 56″ 1′56″
涂层光泽/% 5 4 8 11
表面（PCI） 7 级，表面有亮点 6 级，表面起花纹 7 级，表面有亮点 6 级，无亮点
撕纸情况 易撕纸 易撕纸 易撕纸 易撕纸
冲击（80 μm 膜厚）/cm 50/50 50/50 50/40 50/50
0 T 弯曲 通过 通过 通过 通过
延时 7 d、0 T 弯曲 通过 通过 开裂 通过
备注：表面评估参考 PCI 流平等级，数值越高，流平越好

20 涂层技术 COATING TECHNOLOGY
