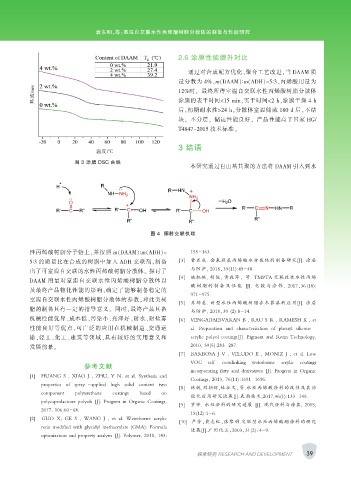

Page 59 - 《涂层与防护》2019年第7期

袁东明，等：室温自交联水性丙烯酸树脂分散体的制备与性能研究

2.6 涂膜性能提升对比

通过对合成配方优化、聚合工艺改进，当 DAAM 质
量分数为 4%、m（DAAM）∶m（ADH）=5∶3、丙烯酸用量为
热流/mw 12%时， 最终所得室温自交联水性丙烯酸树脂分散体

涂膜的表干时间＜15 min，实干时间＜2 h，涂膜干燥 4 h
后，初期耐水性＞24 h，分散体室温储藏 180 d 后，不结
块， 不分层， 储运性能良好， 产品性能高于国家 HG/
T4847-2015 技术标准。

3 结语
温度/℃
图 3 涂膜 DSC 曲线
本研究通过自由基共聚的方法将 DAAM 引入到水

图 4 酮肼交联机理

性丙烯酸树脂分子链上，并按照 m（DAAM）∶m（ADH）= 155-163.
5∶3 的质量比在合成的树脂中加入 ADH 交联剂，制备 [3] 曹亚成. 含氟羟基丙烯酸水分散体的制备研究[J]. 涂层
与防护, 2018，39(11):45-48.
出了可室温自交联的水性丙烯酸树脂分散体。 探讨了
[4] 姚机艳, 胡俊, 黄毅萍， 等. TMPTA 交联改性水性丙烯
DAAM 用量对室温自交联水性丙烯酸树脂分散体以
酸 树 脂 的 制 备 及 性 能 [J]. 电 镀 与 涂 饰 , 2017，36(18):
及最终产品物化性能的影响，确定了能够制备稳定的
971-975.
室温自交联水性丙烯酸树脂分散体的参数，对此类树
[5] 苏郁蕙. 新型水性丙烯酸树脂在木器漆的应用[J]. 涂层
脂的制备具有一定的指导意义。 同时，最终产品具备
与防护, 2018，39 (2):8-14.
机械性能优异、成本低、污染小、光泽好、耐水、耐盐雾 [6] VENGADAESVARAN B , RAU S R , RAMESH K , et
性能良好等优点，可广泛的应用在机械制造、交通运 al. Preparation and characterisation of phenyl silicone -
输、轻工、化工、建筑等领域，具有较好的实用意义和 acrylic polyol coatings[J]. Pigment and Resin Technology,
发展前景。 2010, 39(5):283-287.
[7] BARBOSA J V , VELUDO E , MONIZ J , et al. Low
VOC self -crosslinking waterborne acrylic coatings
参考文献
incorporating fatty acid derivatives [J]. Progress in Organic
[1] HUANG S , XIAO J , ZHU, Y N, et al. Synthesis and
Coatings, 2013, 76(11):1691-1696.
properties of spray -applied high solid content two
[8] 林锐,刘朝辉,林壮文，等.水性丙烯酸涂料的改性及其功
component polyurethane coatings based on
能化应用研究进展[J].表面技术,2017,46(1):133-140.
polycaprolactone polyols [J]. Progress in Organic Coatings,
[9] 罗帅. 水性涂料的研究进展 [J]. 现代涂料与涂装, 2015,
2017, 106:60-68.
18(12):1-6.
[2] GUO X, GE S , WANG J , et al. Waterborne acrylic
[10] 严芳，黄志虹，张黎明.交联型水性丙烯酸酯涂料的研究
resin modified with glycidyl methacrylate (GMA): Formula
进展[J].广州化工，2003，31(2)：4-9.
optimization and property analysis [J]. Polymer, 2018, 143:
39
探索研究 RESEARCH AND DEVELOPMENT
