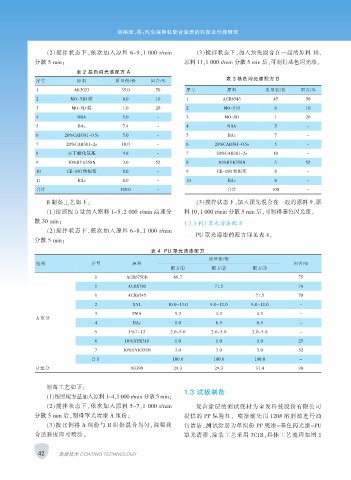

Page 62 - 涂层与防护2019-04

刘裕辉，等：汽车保险杠复合涂层的制备及性能研究

（2）搅拌状态下，依次加入原料 6~9，1 000 r/min （3）搅拌状态下，加入预先混合在一起的原料 10、
分散 5 min； 原料 11，1 000 r/min 分散 5 min 后，可制得基色闪光漆。
表 2 基色闪光漆配方 A
表 3 基色闪光漆配方 B
序号 原料 质量份/份 固含/%
1 AK3023 35.0 70 序号 原料 质量份/份 固含/%
2 MO-510 蜡 8.0 10 1 ACR6543 45 50
3 MO-SD 蜡 1.0 20 2 MO-510 8 10
4 NBA 5.0 - 3 MO-SD 1 20
5 BAc 7.4 － 4 NBA 5 -
6 20%CAB381-0.5s 5.0 － 5 BAc 7 －
7 20%CAB381-2s 10.0 － 6 20%CAB381-0.5s 5 －
8 正丁醚化氨基 9.6 － 7 20%CAB381-2s 10 －
9 10%BYK358N 3.0 52 8 10%BYK358N 3 52
10 CE-190 铝银浆 8.0 － 9 CE-190 铝银浆 8 －
11 BAc 8.0 － 10 BAc 8 －
合计 100.0 - 合计 100 －

B 制备工艺如下： （3）搅拌状态下，加入预先混合在一起的原料 9、原
（1）按照配方量加入原料 1~5，2 000 r/min 高速分 料 10，1 000 r/min 分散 5 min 后，可制得基色闪光漆。
散 30 min；
1.2.3 PU 罩光清漆配方
（2）搅拌状态下，依次加入原料 6~8，1 000 r/min
PU 罩光清漆的配方详见表 4。
分散 5 min；

表 4 PU 罩光清漆配方
质量份/份
组份 序号 原料 固含/%
配方① 配方② 配方③
1 ACR6750D 66.7 75
1 ACR6780 71.5 70
1 ACR6745 71.5 70
2 XYL 10.0~13.0 9.0~12.0 9.0~12.0 －
3 PMA 5.3 4.2 4.2 －
A 组分
4 BAc 8.0 6.5 6.5 －
5 1%T-12 2.0~5.0 2.0~5.0 2.0~5.0 －
6 10%BYK310 1.0 1.0 1.0 25
7 10%BYK358N 3.0 3.0 3.0 52
合计 100.0 100.0 100.0 -
B 组分 N3390 29.3 29.3 31.4 90

制备工艺如下：
1.3 试板制备
（1）按照配方量加入原料 1~4，1 000 r/min 分散 5 min；
（2）搅拌状态下，依次加入原料 5~7，1 000 r/min 复合涂层的测试底材为金发科技股份有限公司
分散 5 min 后，制得罩光清漆 A 组份； 提供的 PP 保险杠， 喷涂前先用 120# 溶剂油进行油
（3）按比例将 A 组份与 B 组份混合均匀，调稀到 污清洁。测试涂层为单组份 PP 底漆－基色闪光漆－PU
合适黏度即可喷涂。 罩光清漆，涂装工艺采用 3C1B，具体工艺流程如图 1

42 涂层技术 COATING TECHNOLOGY
