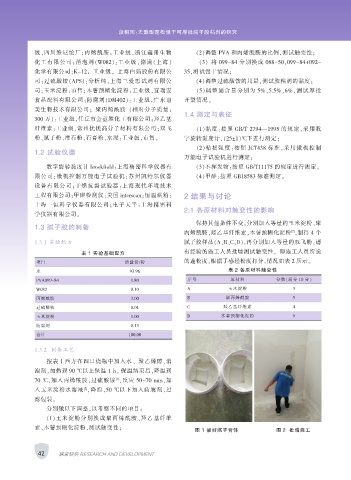

Page 62 - 1903完整版

段相周：无醛型蓬松慢干可厚批腻子胶粘剂的研究

级，四川维尼纶厂；丙烯酰胺：工业级，浙江鑫甬生物 （2）调整 PVA 和丙烯酰胺的比例，测试触变性；
化工有限公司；消泡剂（W082）：工业级，德谦（上海） （3） 将 099-84 分别换成 088-50，099-84+092-
化学有限公司；K-12： 工业级， 上海白猫股份有限公 35，测试慢干情况；
司；过硫酸铵（APS）：分析纯，上海三爱思试剂有限公 （4）调整过硫酸铵的用量，测试胶粘剂的黏度；
司；玉米淀粉：市售；木薯预糊化淀粉：工业级，宜瑞安 （5）调整固含量分别为 5%，5.5%，6%，测试厚批
食品配料有限公司；防腐剂（DM402）：工业级，广东迪 开裂情况。
美生物技术有限公司； 聚丙烯酰胺 （相对分子质量：
1.4 测定与表征
300 万）：工业级，任丘市金益胜化工有限公司；羟乙基
纤维素：工业级，常州优锐高分子材料有限公司；双飞 （1）黏度：按照 GB/T 2794—1995 的规定，采用数
粉、腻子粉、滑石粉、石膏粉、水泥：工业级，市售。 字旋转黏度计，（25±1）℃下进行测定；
（2）粘接强度：按照 JCT438 标准，采用微机控制
1.2 试验仪器
万能电子试验机进行测定；
数字旋转黏度计 brookfield：上海精密科学仪器有 （3）不挥发物：按照 GB/T11175 的规定进行测定。
限公司；微机控制万能电子试验机：苏州凯特尔仪器 （4）甲醛：按照 GB18583 标准测定。

设备有限公司；干燥抗裂试验器：上海现代环境技术
工程有限公司；甲醛检测仪：美国 interscan；恒温烘箱： 2 结果与讨论
上海一恒科学仪器有限公司；电子天平：上海精密科
2.1 各原材料对触变性的影响
学仪器有限公司。
保持其他条件不变，分别加入等量的玉米淀粉，聚
1.3 腻子胶的制备
[2]
丙烯酰胺，羟乙基纤维素，木薯预糊化淀粉 ，制得 4 个
1.3.1 实验配方 腻子胶样品（A、B、C、D），再分别加入等量的双飞粉，请
有经验的施工人员批墙测试触变性， 即施工人员所说
表 1 实验基础配方
项目 质量份/份 的蓬松度，根据手感轻松度打分，情况如表 2 所示。
水 93.96 表 2 各原材料触变性
PVA099-84 1.80 序号 原材料 分数（满分 10 分）
W082 0.10 A 玉米淀粉 3
丙烯酰胺 3.00 B 聚丙烯酰胺 5
过硫酸铵 0.01 C 羟乙基纤维素 4
玉米淀粉 1.00 D 木薯预糊化淀粉 9
防腐剂 0.13
合计 100.00

1.3.2 制备工艺
按表 1 西方在四口烧瓶中加入水、 聚乙烯醇、消
泡剂，加热到 90 ℃以上保温 1 h。 保温结束后，降温到
[1]
70 ℃，加入丙烯酰胺，过硫酸铵 ，反应 50~70 min，加
[2]
入玉米淀粉水溶液 ，降温，50 ℃以下加入防腐剂，过
滤包装。
分别做以下调整，以考察不同的项目：
（1）玉米淀粉分别换成聚丙烯酰胺、羟乙基纤维
素、木薯预糊化淀粉，测试触变性；
图 1 掺好腻子膏体 图 2 批墙施工

42 探索研究 RESEARCH AND DEVELOPMENT
