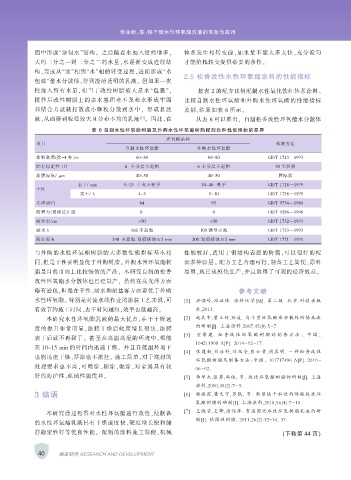

Page 60 - 1903完整版

彭永标，等：快干型水性环氧酯乳液的制备与应用

脂中形成“油包水”结构。 之后随着水加入量的增多， 体系发生相转变前，加水量不能太多太快，充分搅匀
大约三分之一到三分之二的水量，水逐渐变成连续结 才能给相转变提供必要的条件。
构，完成从“油”相到“水”相的转变过程，进而形成“水
2.5 松香改性水性环氧酯涂料的性能指标
包油”型水分散体，得到澄清透明的乳液。 但如果一次
性加入所有水量，相当于改性树脂被大量水“包裹”， 按表 2 的配方比例配制水性氧化铁红体系涂料，
搅拌后改性树脂上的亲水基团来不及和水形成牢固 比较自制水性环氧酯和外购水性环氧酯的性能指标
和结合力就被打散成小颗粒分散到水中， 形成悬浊 差别，结果如表 6 所示。
[11]
液，从而得到粒径较大且分布不均的乳液 。 因此，在 从表 6 可以看出， 自制松香改性环氧酯水分散体
表 6 自制水性环氧酯树脂及外购水性环氧酯树脂配制涂料性能指标的差异
环氧酯品种
项目 检测方法
自制水性环氧酯 外购水性环氧酯
涂料黏度(涂-4 杯）/s 60~80 60~80 GB/T 1723—1993
贮存稳定性 /月 6 不分层不返粗 6 不分层不返粗 50 ℃烘箱
涂膜厚度/ μm 40~50 40~50 膜厚仪
表干/ min 5~10 干爽不粘手 30-40 粘手 GB/T 1728—1979
干性
实干/ h 4~5 9~10 GB/T 1728—1979
光泽(60°) 84 93 GB/T 9754—1988
附着力(划格法)/ 级 0 0 GB/T 9286—1998
耐冲击/cm ＞50 ＞50 GB/T 1732—1993
耐水 h 168 不起泡 100 微量小泡 GB/T 1733—1993
耐盐雾/h 240 不起泡 划痕锈蚀≤2 mm 200 划痕锈蚀≥2 mm GB/T 1771—1991

与外购的水性环氧酯树脂的大多数性能指标基本相 性能较好，适用于钢结构表面的防腐，可以很好的配
同，但是干性要明显优于外购树脂。 外购水性环氧酯树 套多种涂层。 配方工艺合理可行，制备工艺简便，原料
脂是目前市面上比较畅销的产品， 本研究自制的松香 易得，现已规模化生产，并且取得了可观的经济效益。
改性环氧酯水分散体也已经量产， 虽然在高光泽方面
略有逊色，但是在干性、耐水和耐盐雾方面要优于外购 参考文献
水性环氧酯。 特别是对流水线作业的涂装工艺来说，可 [1] 洪啸吟,冯汉保. 涂料化学[M]. 第二版. 北京:科 技 出 版
有效节约施工时间，表干时间越短，效率也就越高。 社,2013.
本研究水性环氧酯乳液的最大优点，在于干燥速 [2] 赵其中,董玉婷,孙凌. 自干型环氧酯水分散体防锈底漆
的研制[J]. 上海涂料,2007,45(8):5-7.
度的提升非常明显，漆膜干燥后硬度增长很快，漆膜
[3] 宣 景 建 . 松 香 改 性 环 氧 酯 树 脂 的 制 备 方 法 ： 中 国 ，
表干后就不再黏手。 甚至在高温高湿的环境中，都能
104211908 A[P]. 2014-12-17.
在 10~15 min 的时间内迅速干燥。 并且在低温环境下
[4] 张建新,刘 应 科,刘 双 全,张 云 贵,周 真 明. 一 种 松 香 改 性
也能迅速干燥，厚涂也不流挂。 施工简单，对于底材的
环氧酯树脂及制备方法：中国， 101717490 A[P]. 2010-
处理要求也不高，可喷涂、刷涂、辊涂，对金属具有较 06-02.
好的防护性，机械性能优异。 [5] 李华杰,张勇,冯俊, 等. 改性环氧酯树脂的研制[J]. 上海
涂料,2010,48(2):7-9.
3 结语 [6] 杨敬霞,董 天 宁,苏 凯, 等. 新 型 快 干 水 性 丙 烯 酸 改 性 环
氧酯树脂的研制[J]. 上海涂料,2018,56(4):7-10.
[7] 王晓莹,王锋,涂伟萍. 常温固化水性环氧树脂乳液的研
本研究通过松香对水性环氧酯进行改性，使制备
制[J]. 热固性树脂, 2011,26(2):32~34, 37.
的水性环氧酯乳液具有干燥速度快、硬度增长快和储
存稳定性好等优良性能。 配制的涂料施工简便，机械 （下转第 44 页）

40 探索研究 RESEARCH AND DEVELOPMENT
