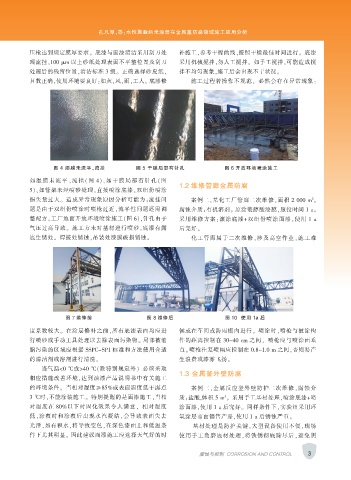

Page 11 - 涂层与防护2019-02
P. 11
孔凡厚，等：水性聚脲纳米涂层在金属重防腐领域施工应用分析
压枪达到规定膜厚要求。 底漆与面漆清洁采用刮刀处 补施工，参考干燥曲线，按照干燥最佳时间进行。 底漆
理流挂，100 μm 以上砂纸处理表面不平整位置及刮刀 采用机械搅拌，勿人工搅拌。 如手工搅拌，可能造成搅
处理后的残留位置，清洁标准 3 级。 正确选择砂皮纸， 拌不均匀现象，施工后会出现不干状况。
目数正确，使用环境要良好：如灰，风，雨，工人。 底漆修 施工过程若操作不规范， 必然会存在异常现象：
图 4 湿膜未流平、流挂 图 5 干膜局部有针孔 图 6 开放环境喷涂施工
如 湿 膜 未 流 平 、流 挂 （图 4）、如 干 膜 局 部 有 针 孔 （图
1.2 维修管廊金属防腐
5）、如管架未经喷砂处理，直接喷涂底漆，双组份喷涂
2
损失量过大。 造成异常现象原因分析可能为：流挂问 案例二，某化工厂管廊二次维修，面积 2 000 m 。
题是由于双组份喷涂时喷枪过近，流平性问题还需调 腐蚀介质：有机溶剂。 原涂装醇酸漆膜，服役时间 1 a。
整配方。工厂地面开放环境喷涂施工（图 6），针孔由于 采用维修方案：滚涂底漆+双组份喷涂面漆，使用 1 a
气压过高导致。 施工方未对基材进行喷砂，底漆有露 后完好。
底生锈处。 焊接处锈蚀，吊装处漆膜破损锈蚀。 化工管廊属于二次维修，涉及高空作业，施工难
图 7 维修前 图 8 维修后 图 10 使用 1a 后
度系数较大。 在涂层修补之前，所有底漆表面均应进 候或在车间或防雨棚内进行。 喷涂时，喷枪与被涂构
行喷砂或手动工具处理以去除表面污染物。 局部被油 件的距离控制在 30~40 cm 之间， 喷枪应与喷涂面垂
脂污染的区域应根据 SSPC-SP1 标准和方法使用合适 直。 喷枪往复喷幅应控制在 0.8~1.0 m 之间，否则易产
的清洁剂或溶剂进行清洗。 生浪费或漆雾飞扬。
当气温＜0 ℃或＞40 ℃（除特别规定外） 必须采取
1.3 金属釜外壁防腐
相应措施改善环境，达到油漆产品说明书中有关施工
的环境条件。 当相对湿度≥85%或表面温度低于露点 案例三，金属反应釜外壁防护二次维修，腐蚀介
3 ℃时，不能涂装施工。 特别提醒的是面漆施工，当相 质：盐酸,体积 5 m 。 采用手工基材处理，喷涂底漆+喷
3
对湿度在 80%以下时固化效果令人满意， 相对湿度 涂面漆，使用 1 a 后完好。 同样条件下，实验组采用环
低，涂覆时和涂覆后出现水汽凝结，会导致表面失去 氧涂层市面销售产品，使用 1 a 后锈蚀严重。
光泽，如有积水，将导致变色，在深色漆面上和低温条 基材处理是防护关键，大型设备使用不便，现场
件下尤其明显。 因此建议面漆施工应选择天气好的时 使用手工角磨底材处理，将铁锈彻底除尽后，避免阴
腐蚀与控制 CORROSION AND CONTROL 3
