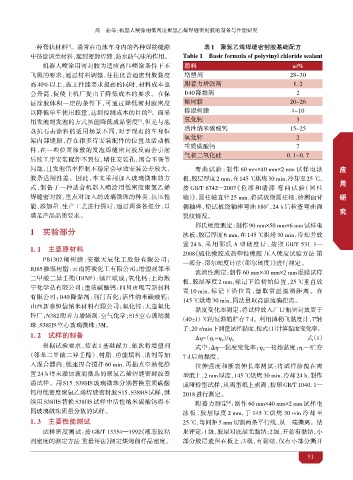

Page 75 - 涂料工业2024年第02期电子刊

高 蒲等：机器人喷涂用低密度聚氯乙烯焊缝密封胶的制备与性能研究

一种膏状材料 。通常在电泳车身内的各种焊接缝隙 表1 聚氯乙烯焊缝密封胶基础配方
[1]
中挤涂该类材料，起到密封焊缝，防水防气味的作用。 Table 1 Basic formula of polyvinyl chloride sealant
机器人喷涂用密封胶为适应高压喷涂条件下不 原料 w/%
飞溅的要求，通过材料调整，往往比普通密封胶黏度 增塑剂 28~30
高 40% 以上，施工性能要求提高的同时，材料成本也 附着力增强剂 1. 2
会升高，促使主机厂提出了降低成本的要求。在保 D40降黏剂 2
证涂胶体积一定的条件下，可通过降低密封胶密度 糊树脂 20~26
以降低单车使用胶量，达到控制成本的目的 。而采 掺混树脂 4~10
[2]
用发泡剂发泡的方式虽能降低成品密度 ，但是与底 氧化钙 3
[3]
活性纳米碳酸钙 15~25
盘抗石击涂料的适用场景不同，对于现有的车身框
氧化锌 2
架内部缝隙，存在很多待安装配件的位置及活动板
重质碳酸钙 7
件，在一些位置涂敷的发泡焊缝密封胶反而会引起
气相二氧化硅 0. 1~0. 7 健
后续工序安装配件不到位，堵住安装孔，闭合不畅等
康
工
问题，且发泡倍率控制不稳定会导致安装公差较大， 弯曲试验：制作 60 mm×40 mm×2 mm 试样电泳 应
探
胶条适用性差。因此，本文采用加入玻璃微珠的方 板，胶层厚度2 mm，在145 ℃烘烤30 min，冷却至25 ℃， ·
用
艺
索
式，制备了一种适合机器人喷涂用低密度聚氯乙烯 按 GB/T 6742—2007《色漆和清漆 弯曲试验（圆柱 安
技
焊缝密封胶，重点对加入的玻璃微珠的种类、抗压性 轴）》，圆柱轴直径 25 mm，将试板绕圆柱轴，待测面背 全
研
开
能、添加量、生产工艺进行探讨，通过调整各组分，以 朝轴棒，使试板绕轴棒弯曲 180°，24 h 后检查弯曲面 ·
术
究
满足产品品质要求。 裂纹情况。 发
环
邵氏硬度测定：制作 90 mm×50 mm×6 mm试样电 境
1 实验部分 泳板，胶层厚度6 mm，在 145 ℃烘烤 30 min，冷却并放
置 24 h，采用邵氏 A 型硬度计，按照 GB/T 531. 1—
1. 1 主要原材料
2008《硫化橡胶或热塑性橡胶 压入硬度试验方法 第
PB1302 糊树脂：安徽天辰化工股份有限公司；
一部分：邵尔硬度计法（邵尔硬度）》进行测定。
BJ65 掺混树脂：云南博骏化工有限公司；增塑剂邻苯
流淌性测定：制作 60 mm×40 mm×2 mm湿膜试样
二甲酸二异壬酯（DINP）：镇江联成；氧化钙：上海殿
板，胶层厚度2 mm，标记下沿初始位置，25 ℃垂直放
宁化学品有限公司；重质碳酸钙：四川贡嘎雪新材料
置 10 min，标记下沿位置，量取常温流淌距离。在
有限公司；D40 降黏剂：荆门石化；活性纳米碳酸钙：
145 ℃烘烤30 min，同法量取高温流淌距离。
山西新泰恒信纳米材料有限公司；氧化锌：大连氧化
黏度变化率测定：将试样放入广口瓶密封放置于
锌厂；N382附着力增强剂：空气化学；S15空心玻璃微
（40±1） ℃的恒温箱贮存7 d。利用博勒飞黏度计， 转
#
7
珠、S38HS空心玻璃微珠：3M。
子，20 r/min下测量试样黏度，按式（1）计算黏度变化率。
1. 2 试样的制备 Δη=（η -η）/η 式（1）
1 0 0
根据试验要求，按表 1 基础配方，依次将增塑剂 式中：Δη—黏度变化率；η —初始黏度；η —贮存
0 1
（邻苯二甲酸二异壬酯）、树脂、功能填料、助剂等加 7 d后的黏度。
入混合器内，低速捏合搅拌 60 min，再抽真空熟化静 拉伸强度和断裂伸长率测试：将试样涂覆在离
置 24 h 得未添加玻璃微珠的聚氯乙烯焊缝密封胶普 型纸上， mm厚度，145 ℃烘烤30 min，冷却24 h，制作
2
通试样。用 S15、S38HS 玻璃微珠分别替换重质碳酸 成哑铃型试样，从离型纸上剥离，按照GB/T 1040. 1—
钙得低密度聚氯乙烯焊缝密封胶 S15、S38HS试样，继 2018进行测定。
续用 S38HS 替换 S38HS 试样中活性纳米碳酸钙得不 附着力测定 ：制作 60 mm×40 mm×2 mm 试样电
[4]
同玻璃微珠质量分数的试样。 泳板，胶层厚度 2 mm，于 145 ℃烘烤 30 min 冷却至
1. 3 主要性能测试 25 ℃，每间距5 mm切割两条平行线，从一端撕离。结
试样密度测试：按 GB/T 13354—1992《液态胶粘 果评定：级，胶层对底层无黏结；级，开始有黏结，小
1
2
剂密度的测定方法 重量杯法》测定烘烤前样品密度。 部分胶层遗留在板上；3 级，有黏结，仅有小部分撕开

51
