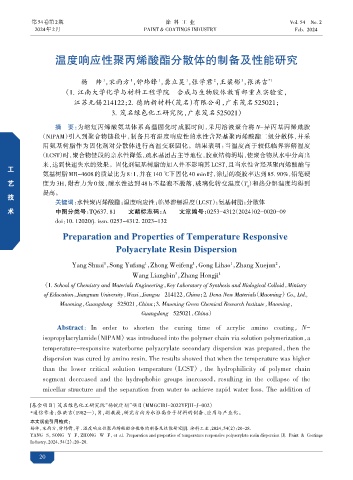

Page 36 - 涂料工业2024年第02期电子刊

第54卷第 2 期 涂料工业 Vol. 54 No. 2
2024年 2 月 杨 帅等：温度响应性聚丙烯酸酯分散体的制备及性能研究 Feb. 2024
PAINT & COATINGS INDUSTRY

温度响应性聚丙烯酸酯分散体的制备及性能研究

杨 帅 ，宋雨方 ，钟炜锋 ，龚立昊 ，张学君 ，王梁彬 ，张洪吉 *1
1
1
1
3
2
1
（1. 江南大学化学与材料工程学院 合成与生物胶体教育部重点实验室，
江苏无锡214122；2. 德纳新材料（茂名）有限公司，广东茂名525021；
3. 茂名绿色化工研究院，广东茂名525021）
摘 要：为缩短丙烯酸氨基体系高温固化时成膜时间，采用溶液聚合将 N-异丙基丙烯酰胺
（NIPAM）引入到聚合物链段中，制备具有温度响应性的水性含羟基聚丙烯酸酯二级分散体，并采
用氨基树脂作为固化剂对分散体进行高温交联固化。结果表明：当温度高于较低临界溶解温度
（LCST）时，聚合物链段的亲水性降低，疏水基团占主导地位，胶束结构坍塌，使聚合物从水中分离出
来，达到快速失水的效果。固化剂氨基树脂的加入并不影响其 LCST，且当水性含羟基聚丙烯酸酯与
探 工 工
氨基树脂 MR-4608 的质量比为 8∶1，并在 140 ℃下固化 40 min 时，涂层的凝胶率达到 85. 90%，铅笔硬
艺 度为 3H，附着力为 0 级，耐水性达到 48 h 不起泡不脱落，玻璃化转变温度（T g ）和热分解温度均得到
艺
索
提高。
开 技 技
关键词：水性聚丙烯酸酯；温度响应性；临界溶解温度（LCST）；氨基树脂；分散体
发 术 术 中图分类号：TQ637. 81 文献标志码：A 文章编号：0253-4312（2024）02-0020-09
doi：10. 12020/j. issn. 0253-4312. 2023-132
Preparation and Properties of Temperature Responsive

Polyacrylate Resin Dispersion

Yang Shuai ，Song Yufang ，Zhong Weifeng ，Gong Lihao ，Zhang Xuejun ，
1
1
1
2
1
3
Wang Liangbin ，Zhang Hongji 1
（1. School of Chemistry and Materials Engineering，Key Laboratory of Synthesis and Biological Colloid，Ministry

of Education，iangnan University，Wuxi，iangsu 214122，China；2. Dena New Materials（Maoming）Co Ltd
J
J
Maoming，Guangdong 525021，China；3. Maoming Green Chemical Research Institute，Maoming，
Guangdong 525021，China）
Abstract：In order to shorten the curing time of acrylic amino coating，N-
a
isopropylacrylamide（NIPAM）was introduced into the polymer chain via solution polymerization，

temperature-responsive waterborne polyacrylate secondary dispersion was prepared，hen the
t
dispersion was cured by amino resin. The results showed that when the temperature was higher
than the lower critical solution temperature（LCST），the hydrophilicity of polymer chain
segment decreased and the hydrophobic groups increased，resulting in the collapse of the

micellar structure and the separation from water to achieve rapid water loss. The addition of

[基金项目] 茂名绿色化工研究院“扬帆计划”项目（MMGCIRI-2022YFJH-J-002）
*通信作者：张洪吉（1982—），男，副教授，研究方向为水性高分子材料的制备、应用与产业化。
本文规范引用格式：
杨帅，宋雨方，钟炜锋，等. 温度响应性聚丙烯酸酯分散体的制备及性能研究[J]. 涂料工业，2024，54（2）：20-28.
YANG S，SONG Y F，ZHONG W F，et al. Preparation and properties of temperature responsive polyacrylate resin dispersion [J]. Paint & Coatings
Industry，2024，54（2）：20-28.

20
