Page 32 - 涂料工业2024年第02期电子刊

孔明洁等：复配功能填料对无溶剂环氧涂层防腐性能的影响

（Ω·cm 2 ） （Ω·cm 2 ） （Ω·cm 2 ）

Z″/×10 9 Z″/×10 9 Z″/×10 9

（Ω·cm 2 ） （Ω·cm 2 ） ） （Ω·cm 2

Z′/×10（Ω·cm ）
Z′/×10（Ω·cm ）
Z′/×10（Ω·cm ）
2
2
9
9
2
9

Z″/×10 11 Z″/×10 11 Z″/×10 10

Z′/×10 （Ω·cm）
Z′/×10 （Ω·cm）
Z′/×10 （Ω·cm）
2

2
10
2
11
11

探 （Ω·cm 2 ） （Ω·cm 2 ）

索 Z″/×10 9 Z″/×10 9

Z″/×10 10 Z″/×10 10
开 9 2
2
9
Z′/×10（Ω·cm ）
Z′/×10（Ω·cm ）
发 （Ω·cm 2 ） （Ω·cm 2 ）

Z′/×10 （Ω·cm）
Z′/×10 （Ω·cm）
10
2
2
10

? ? ? ? ? ? ? ? ?
（a）—Nyquist图

（Ω·cm 2 ） （Ω·cm 2 ） （Ω·cm 2 ） （Ω·cm 2 ） （Ω·cm 2 ）

|Z|/ |Z|/ |Z|/ |Z|/ |Z|/

lg（f/Hz） lg（f/Hz） lg（f/Hz） lg（f/Hz） lg（f/Hz）

? ? ? ? ? ? ? ? ?
（b）—Bode图

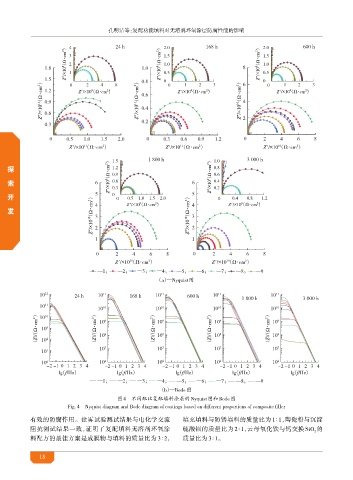

图4 不同配比复配填料涂层的 Nyquist图和Bode图
Fig. 4 Nyquist diagram and Bode diagram of coatings based on different proportions of composite filler
有效的防腐作用。盐雾试验测试结果与电化学交流 填充填料与防锈填料的质量比为 1∶1，陶瓷粉与沉淀
阻抗测试结果一致，证明了复配填料无溶剂环氧涂 硫酸钡的质量比为 2∶1，云母氧化铁与钙交换 SiO 2 的
料配方的最佳方案是成膜物与填料的质量比为 3∶2， 质量比为3∶1。
18
