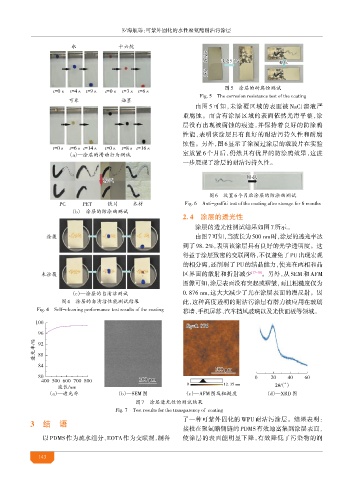

Page 146 - 2025水性涂料虚拟专辑

罗海航等：可紫外固化的水性聚氨酯耐沾污涂层

水 十 覆 涂 未

浸泡5 d后 擦
覆 涂

图5 涂层的耐腐蚀测试
t=0 s t=4 s t=9 s t=0 s t=3 s t=6 s
Fig. 5 The corrosion resistance test of the coating
可乐 油墨
由图 5 可知，未涂覆区域的表面被 NaCl 溶液严
重腐蚀。而含有涂层区域的表面依然光滑平整，涂
层没有出现被腐蚀的痕 ，并保持着良好的防涂
性能，表明该涂层具有良好的耐沾污持久性和耐腐
蚀性。另外，图 6显示了涂覆过涂层的载玻片在实验
t=0 s t=6 s t=14 s t=0 s t=8 s t=16 s
（a）—涂层的 动行为测试 室放置 6 个月后，仍然具有优异的防涂 效果，这进
一步展现了涂层的耐沾污持久性。

擦
擦

图6 放置6个月后涂层的防涂 测试
PC PET 铁片 木材 Fig. 6 Anti-graffiti test of the coating after storage for 6 months
（b）—涂层的防涂 测试
2. 4 涂层的 光性
涂层的透光性测试结果如图 7所示。
涂覆 由图7可知，当波长为500 nm时，涂层的透光率达
到了 98. 2%，表明该涂层具有良好的光学透明度。这
得益于涂层致密的交联网络，不仅避免了PU出现宏观
的相分离，还削弱了PU的结晶能力，使光在两相和晶
未涂覆 区界面的散射和折射减少 [17-18] 。另外，从 SEM 和 AFM
图像可知，涂层表面没有突起或 皱，而且粗糙度仅为
（c）—涂层的自清洁测试 0. 876 nm，这大大减少了光在涂层表面的漫反射。因
图4 涂层的自清洁性能测试结果 此，这种高度透明的耐沾污涂层有潜力被应用在玻璃
Fig. 4 Self-cleaning performance test results of the coating 幕墙、手机屏幕、汽车挡风玻璃以及光伏面板等领域。

R =0. 876

透光率/%

500 μm

200 μm
2θ/（°）
0 12. 35 nm

波长/nm
（a）—透光率 （b）—SEM图 （c）—AFM图及 度 （d）—XRD图
图7 涂层透光性的测试结果
Fig. 7 Test results for the transparency of coating
3 结 语 了一种可紫外固化的 WPU 耐沾污涂层。结果表明：
接枝在聚氨酯侧链的 PDMS 有效地富集到涂层表面，
以 PDMS作为疏水组分、EOTA 作为交联剂，制备 使涂层的表面能明显下降，有效降低了污染物的润
1
