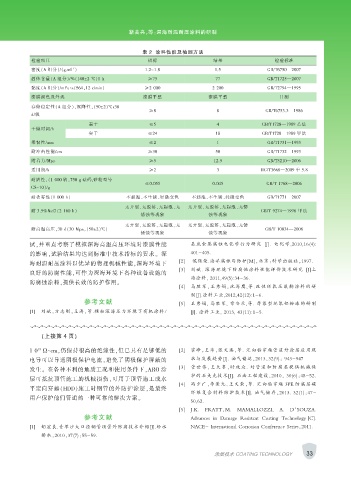

Page 49 - 涂层与防护2020-04电子版

靳美亮，等：深海耐温耐压涂料的研制

表 2 涂料性能及检测方法
检验项目 指标 结果 检验标准
-1
密度（A 组分）/（g.ml ） 1.2～1.8 1.5 GB/T6750—2007
固体含量（A 组分）/％（140±2 ℃）1 h ≥75 77 GB/T1725—2007
黏度（A 组分）/mPa · s（S64，12 r/min） ≥2 000 2 200 GB/T2794—1995
漆膜颜色及外观 漆膜平整 漆膜平整 目测
存储稳定性（A 组分），沉降性，（50±2）℃x30
≥8 8 GB/T6753.3—1986
d/级
表干 ≤5 4 GB/T1728—1989 乙法
干燥时间/h
实干 ≤24 18 GB/T1728—1989 甲法
柔韧性/mm ≤2 1 GB/T1731—1993
耐冲击性能/cm ≥30 50 GB/T1732—1993
附着力/Mpa ≥5 12.5 GB/T5210—2006
适用期/h ≥2 3 HG/T3668—2009 中 5.8
耐磨性，（1 000 转，750 g 砝码,砂轮型号
≤0.055 0.045 GB/T 1768—2006
CS-10）/g
耐盐雾性（1 000 h） 不起泡、不生锈、轻微变色 不起泡、不生锈、轻微变色 GB/T1771—2007
无开裂、无脱落、无起泡、无 无开裂、无脱落、无起泡、无锈
耐 3.5%NaCl（2 160 h） GB/T 9274—1998 甲法
锈蚀等现象 蚀等现象
无开裂、无脱落、无起泡、无 无开裂、无脱落、无起泡、无锈
耐高温高压，30 d（30 Mpa，（50±2）℃） GB/T 10834—2008
锈蚀等现象 蚀等现象
试，并重点考察了模拟深海高温高压环境对漆膜性能 基底金属腐蚀电化学行为 研 究 [J]. 电 化 学,2010,16(4):
的影响，试验结果均达到标准中技术指标的要求。 深 401-405.
[2] 侯保荣.海洋腐蚀与防护[M]，北京：科学出版社，1997.
海耐温耐压涂料以优异的物理机械性能，深海环境下
[3] 刘斌. 深海环境下防腐蚀涂料性能评价技术研究 [J]上
良好的防腐性能，可作为深海环境下各种设备设施的
海涂料, 2011,49(5):34-36.
防腐蚀涂料，提供长效的防护作用。
[4] 马 胜 军 ，王 秀 娟 ，沈 海 鹰,等.改 性 环 氧 压 载 舱 涂 料 的 研
制[J].涂料工业,2012,42(12):1-6.
参考文献 [5] 王秀娟, 马胜军, 常安乐,等. 厚浆型环氧铝粉漆的研制
[1] 刘斌，方志刚，王涛，等.模拟深海压力环境下有机涂料/ [J]. 涂料工业, 2013, 43(11):1-5.

#########################################
（上接第 4 页）

13
1 0 Ω · cm，仍保持很高的绝缘性，但已具有足够低的 [2] 霍峰，王玮，张文瑞，等. 定向钻穿越管道外涂层应用现
电导可以导通阴极保护电流，避免了阴极保护屏蔽的 状与发展趋势[J]. 油气储运，2013，32(9)： 943-947
[3] 管 世 伟 ，王 大 享 ，时 效 众. 对 管 道 和 防 腐 层 提 供 机 械 保
发生。 在各种不利的地质工况和使用条件下，ARO 涂
护的石夹克技术[J]. 石油工程建设，2010， 30(6)：48-52.
层可抵抗顶管施工的机械损伤，可用于顶管施工或水
[4] 冯少广，李荣光、王文荣，等. 定向钻穿越 3PE 防腐层碳
平定向穿越（HDD）施工时钢管的外防护涂层，是最终
纤 维 复 合 材 料 防 护 技 术[J]. 油 气 储 存 ，2013. 32(1)：47-
用户保护他们管道的一种可靠的解决方案。
50,62.
[5] J.K. PRATT，M. MAMALLOZZI, A. D’SOUZA.
参考文献 Advances in Damage Resistant Coating Technology [C].
[1] 胡宏良.青草沙大口径钢管顶管外防腐技术介绍[J].给水 NACE- International Corrosion Conference Series，2011.
排水，2010，37(7)：55-59.

33
涂层技术 COATING TECHNOLOGY
