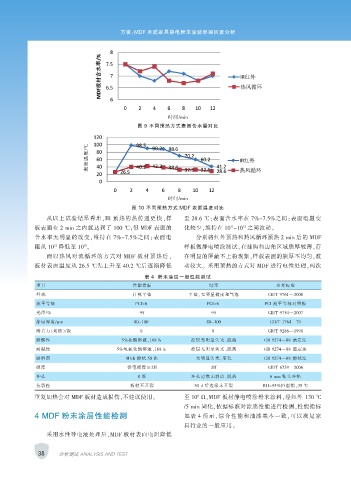

Page 54 - 涂层与防护2020-04电子版

方俊：MDF 木质家具静电粉末涂装影响因素分析

时间/min
图 9 不同预热方式表面含水量对比

表面温度/℃

时间/min
图 10 不同预热方式 MDF 表面温度对比
从以上试验结果看出，IR 预热的热传递更快，样 至 28.6 ℃；表面含水率在 7%~7.5%之间；表面电阻变
12
11
板表面在 2 min 之内就达到了 100 ℃；但 MDF 表面的 化较少，维持在 10 ~10 之间波动。
含水率无明显的改变，维持在 7%~7.5%之间；表面电 分别将红外预热和热风循环预热 2 min 后的 MDF
12
阻从 10 降低至 10 。 样板做静电喷涂测试，在挂钩和边角区域膜厚较薄，存
10
而以热风对流循环的方式对 MDF 板材预热后， 在明显的屏蔽不上粉现象，样板表面的膜厚不均匀，波
板材表面温度从 26.5 ℃先上升至 40.2 ℃后逐渐降低 动较大。 采用预热的方式对 MDF 进行电性处理，两次
表 4 粉末涂层一般性能测试
项目 性能指标 结果 参考标准
外观 目视平整 平整，无明显橘皮和气泡 GB/T 9761—2008
流平等级 PCI＞6 PCI＞6 PCI 流平等级对照板
光泽/% 95 95 GB/T 9754—2007
涂层厚度/μm 80~100 80~100 GB/T 1764—79
附着力（划格）/级 0 0 GB/T 9286—1998
耐酸性 5%盐酸溶液，168 h 涂层无明显失光、脱落 GB 9274—88 滴定法
耐碱性 5%氢氧化钠溶液，168 h 涂层无明显失光、脱落 GB 9274—88 滴定法
耐溶剂 MEK 擦拭 50 次 无明显失光、变色 GB 9274—88 擦拭法
硬度 铅笔硬度≥2H 2H GB/T 6739—2006
冲孔 0 级 冲孔边缘无剥离、脱落 6 mm 钻头冲钻
抗裂性 板材不开裂 30 d 后边缘未开裂 RH=95%恒湿箱，35 ℃

6
重复加热会对 MDF 板材造成损伤，不建议使用。 至 10 Ω，MDF 板材静电喷涂粉末涂料，经红外 130 ℃
/5 min 固化，依据标准对涂膜性能进行检测，性能指标
4 MDF 粉末涂层性能检测 如表 4 所示，综合性能和油漆基本一致，可以满足家
具行业的一般应用。
采用水性导电液处理后，MDF 板材表面电阻降低

38 分析测试 ANALYSIS AND TEST
